教程：编辑 Civil 3D 模型

编辑 Civil 3D 模型

本教程演示了如何使用 Project Explorer 中的编辑工具将某些设计更改应用于管道和道路。

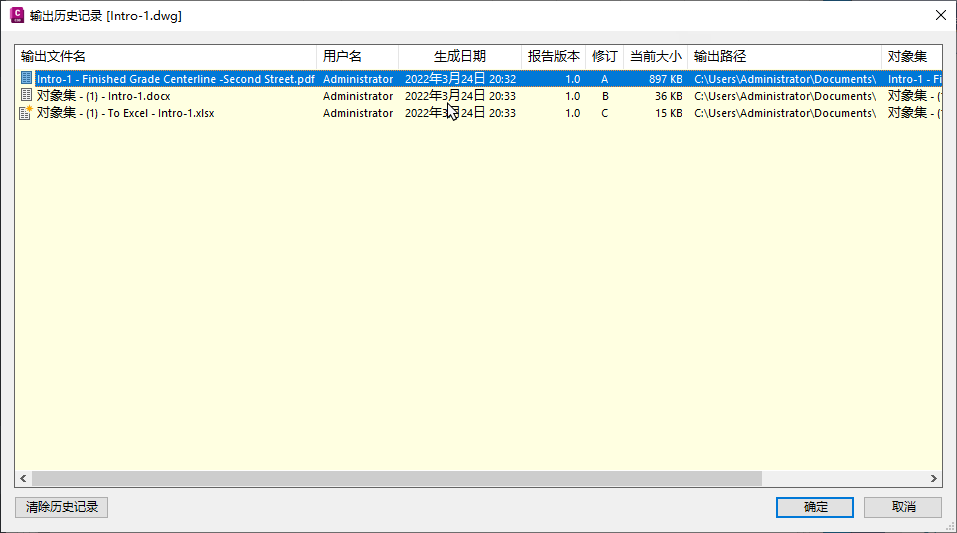

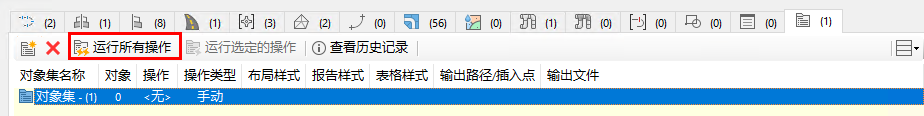

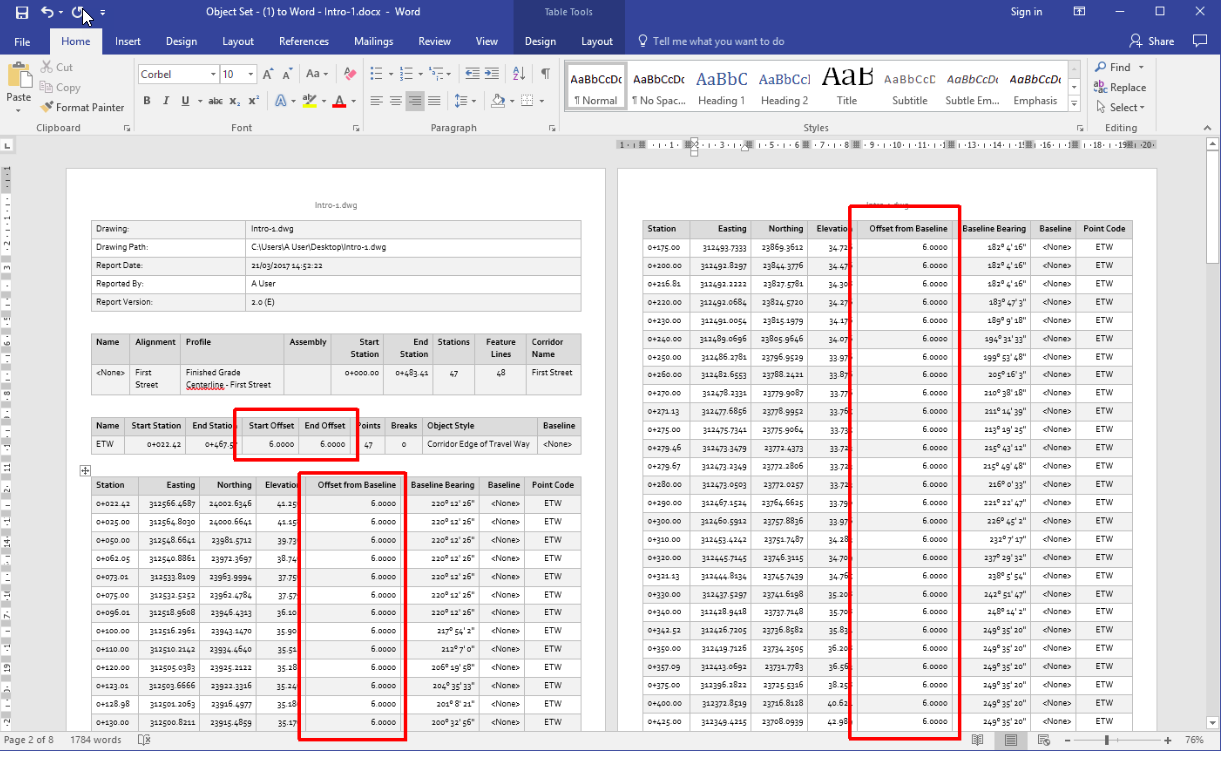

您将使用新的多零件交换功能来编辑管网，然后使用装配编辑工具加宽道路上的路面。（可选）然后，您将更新以前生成的报告。

在 Autodesk Civil 3D 中，打开标准 Civil 3D 样例图形：Intro-1.dwg您将在本教程第一部分的末尾保存此图形。

此图形是标准 Civil 3D 安装的一部分，通常位于以下文件夹中：

C:\Program Files\Autodesk\AutoCAD 2024\C3D\Help\Civil Tutorials\

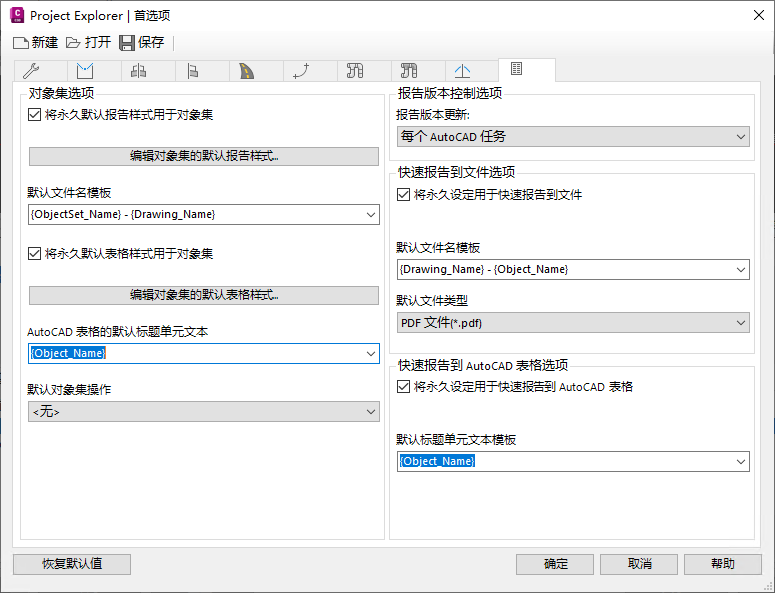

如果要了解对象集的报告更新功能，我们建议在开始本教程之前先学习处理对象集教程。在这种情况下，您应使用该教程的最终结果作为以下任务的起点。

首先，打开 Project Explorer 窗口（如果尚未打开）。

本教程中的一些后续步骤取决于为此管网中的所有结构和管道设定参考曲面。Project Explorer 允许在单个操作中为管网的多个零件设定参考曲面。

请注意，着色区域现在显示在管网纵断面图中。此着色区域指示最小和最大管道覆土厚度范围。此范围是从当前指定的管道规则集导出的，将在本教程的后面部分中使用，以帮助确定对管道坡度进行的更改是否与所需的覆土厚度冲突。

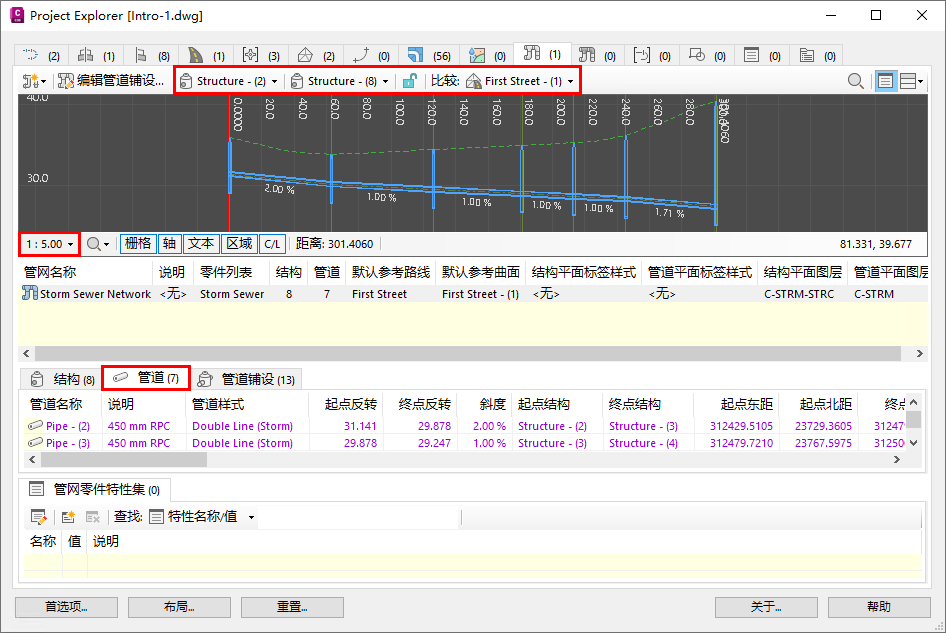

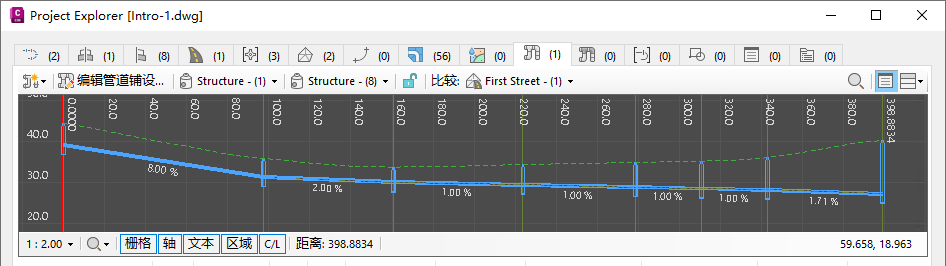

纵断面图将显示一个管道铺设，表示选定起点和终点结构之间穿过管网的最短路径。

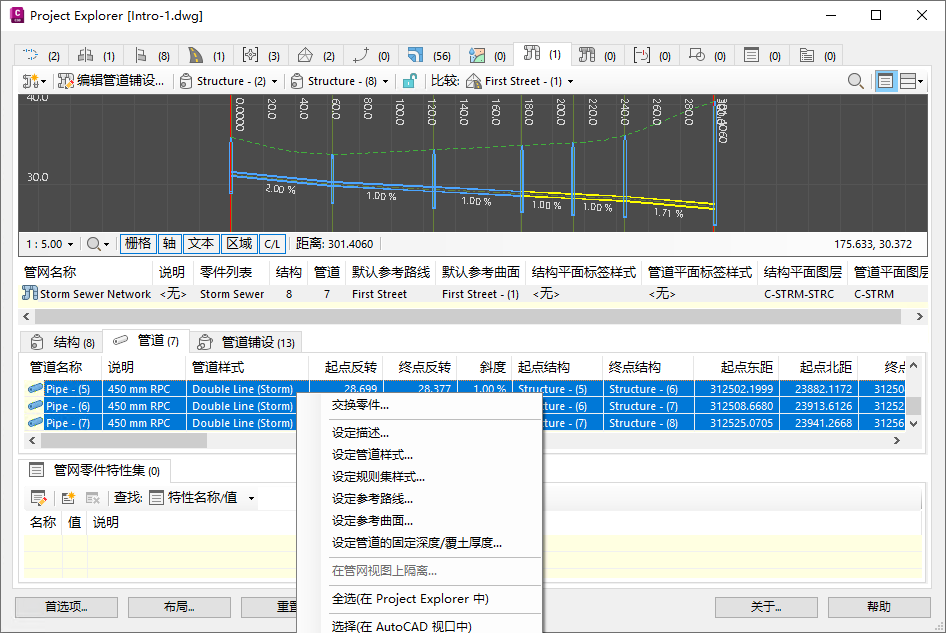

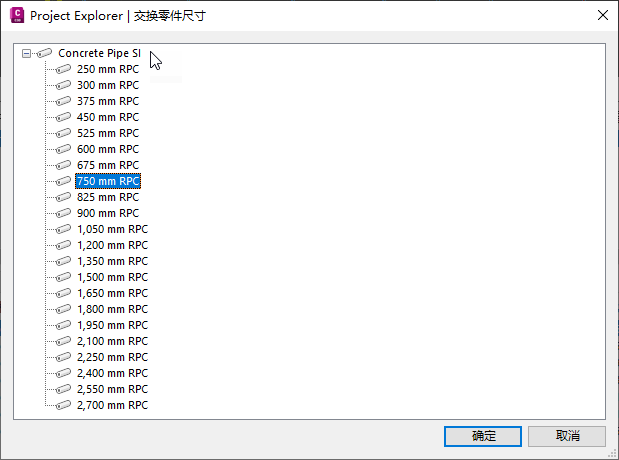

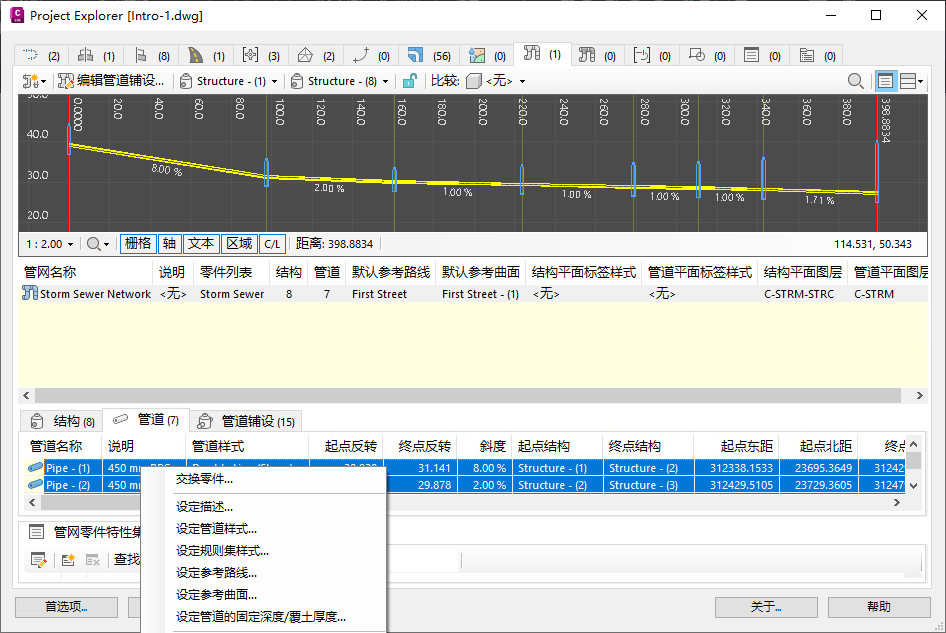

Project Explorer 使用户可以通过一次操作交换多个管网零件。现在，您将使用此工具对管道铺设中的管道直径进行一些更改。

Project Explorer 使用户可以通过单个操作调整整个管道铺设的坡度。现在，我们尝试该操作：

检查管网纵断面图设置是否仍设定为：
- 起点结构：结构 - (2)
- 终点结构：结构 - (8)
- 对照曲面：第一条街 - (1)
将管网纵断面图的垂直比例放大更改为 1:10，以便更轻松地查看要应用的管道坡度更改。

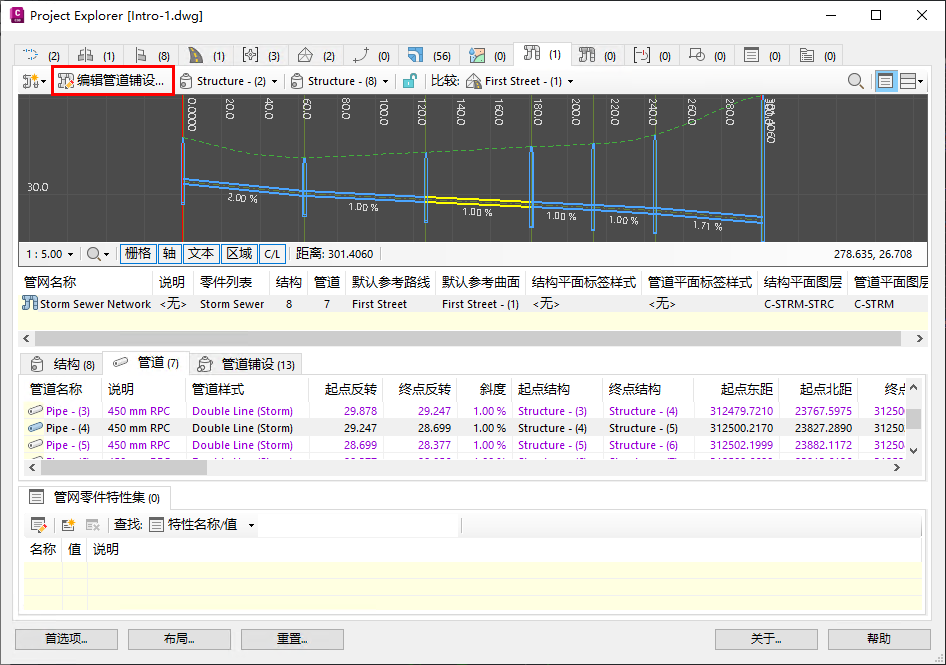

按“管网”选项卡主工具栏中的“编辑管道铺设”按钮。

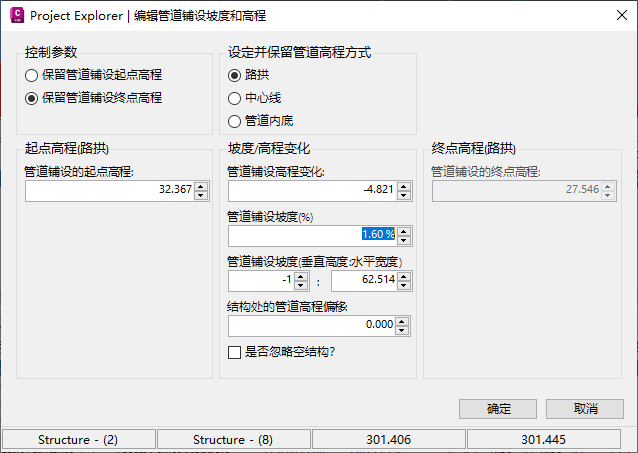

系统将打开“编辑管道铺设坡度和高程”对话框。
您的目标是调整管道铺设的起点高程，但在管道铺设的终点保持管道高程。此外，您需要在所有管道中应用 1.5% 的恒定坡度，同时在每个中间结构处保持每个管道的路拱高程。
将管道铺设的“控制参数”更改为“保留管道铺设终点高程”。
将“保持管道高程”的方法更改为“路拱”选项。
将“管道铺设坡度”更改为“1.5%”。

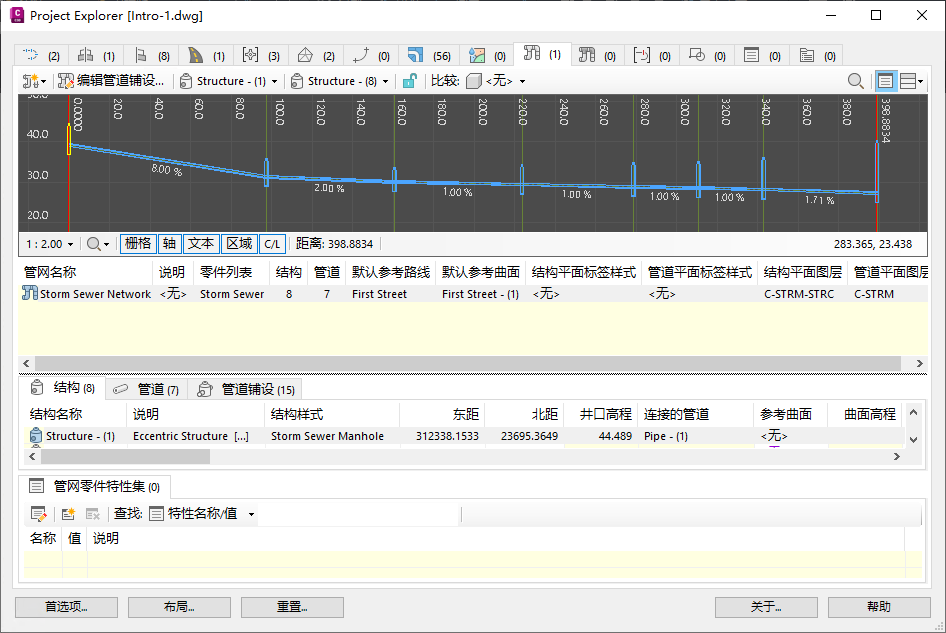

单击“确定”关闭对话框，返回到 Project Explorer 窗口。管道铺设将更新，并提供以下结果。

请注意，列表中的三根管道存在冲突。将鼠标光标悬停在每个冲突上，以了解违反了哪些设计规则。

此时，您可能希望通过对管网执行进一步编辑来解决这些冲突。无论是否在 Project Explorer 中或者使用 Civil 3D 用户界面执行这些编辑，都将在每次设计更改后更新冲突。

进一步编辑超出了本教程的范围，您现在已完成本教程中与管网相关的部分。接下来，您将通过修改主道路的宽度，将设计更改应用于道路。

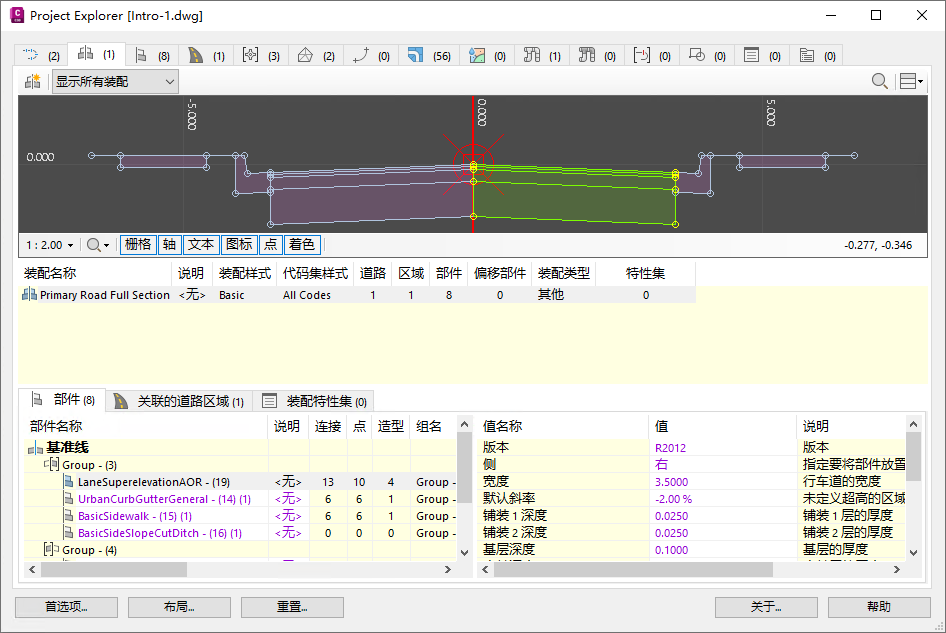

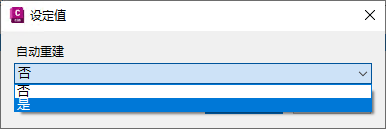

首先，请确保应用于此装配的任何更改都会立即反映在关联的道路中。

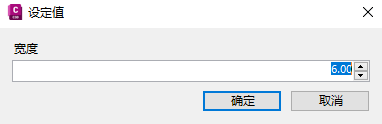

在此装配的部件列表中，选择“LaneSuperelevationAOR - (19) (1)”，然后对宽度参数进行类似的更改，将值增加到 6.000。
请注意，您在此处应用的更改将立即反映在横断面图和 AutoCAD 视口中。
在 Project Explorer 主窗口中选择“道路”选项卡。

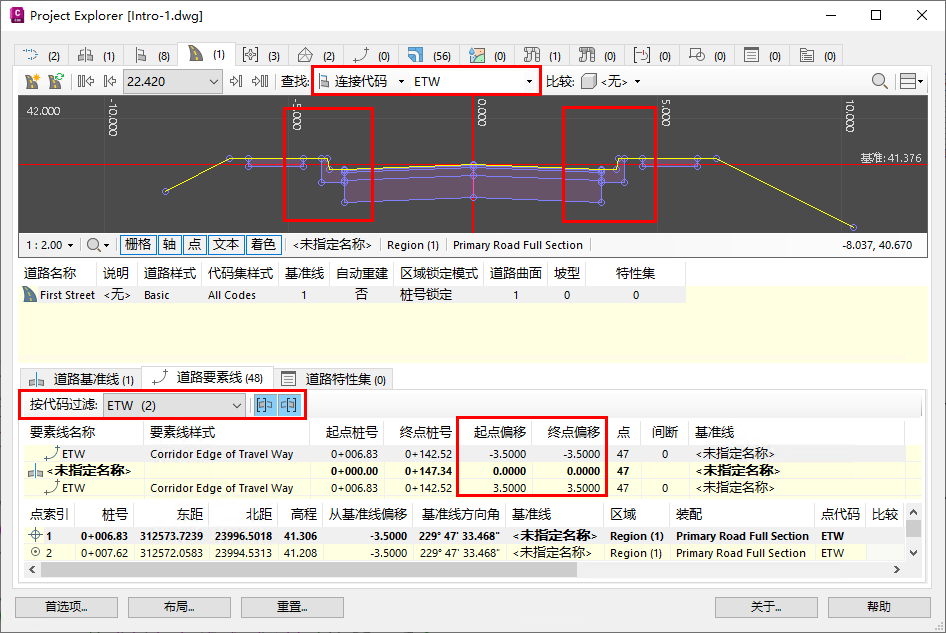

在道路横断面图工具栏中，从“查找”下拉列表中选择“点代码”，然后从可用代码列表中选择“ETW”。这将亮显横断面图中更新的 ETW 点代码的位置。
提示：通过在此字段中输入以逗号分隔的列表，以亮显多个点代码的位置。也可以输入部分点代码，例如 ET*
在道路要素线列表中，向下滚动以从列表中查找并选择“ETW”。确认基准线偏移现在已设置为 6.000。
