练习 3：添加隐藏边界

在本练习中，您将在曲面上创建隐藏边界，用于遮罩不需要的三角剖分。

可以从任何多边形或多段线中创建边界，但是在本练习中将使用现有特征线。

本练习上接练习 2：删除三角网线。

添加隐藏边界

1. 打开 Surface-4C.dwg（位于教程图形文件夹中）。
   注：

   此图形类似于 Surface-3A.dwg，其中增加了显示特征线的 C-TOPO-BRKL 图层。

2. 在“工具空间”中“浏览”选项卡上的“曲面”集合下，展开“XGND”曲面。
3. 在“XGND”曲面下，展开“定义”集合。在“边界”上单击鼠标右键。单击“添加”。
4. 在“添加边界”对话框中，指定以下参数：
   • 名称：XGND-Pond Hide
   • 类型： 隐藏
   • 虚特征线：选定
   • 中点垂距：1.0000
5. 单击“确定”。
6. 在图形中，选择与水池周长匹配的多段线对象。

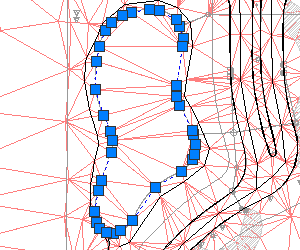

   与水池周长匹配的多段线


7. 按 Enter 键。

   将隐藏边界添加到曲面定义中。将修改显示在图形中的曲面以便将水池显示为曲面中的“孔”。

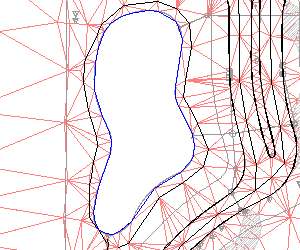

   具有隐藏边界的曲面应如何显示



要继续此教程，请转至练习 4：平滑曲面。
