练习 1：创建对等道路交点

在本练习中，您将创建一个三叉路口交点并生成一个保留两条道路路拱的道路。

若要创建完整的交点模型，对于每条相交道路，必须具有路线中线和纵断面。将基于指定的参数生成其余元素（包括偏移和加铺转角）的平曲线和竖曲线。

在对等道路相交中，所有相交道路的路拱均保留共同的坡率。将两条道路的铺装层光顺到加铺转角区域中，形成相交道路之间的过渡。

本练习的图形包含沿每条相交道路的道路。每条道路由道路装配、路线中线和纵断面组成。

在本练习结束时，图形还将包括以下元素：

一个交点对象
两个加铺转角路线和纵断面
四个偏移路线和纵断面（每条路线中线为两个）
多个新的道路区域
每个相交区域的道路装配

指定交点位置

打开 Intersection-Create-1.dwg（位于教程图形文件夹中）。
单击“常用”选项卡 “创建设计”面板 “交点”下拉式菜单 “创建交点” 查找。

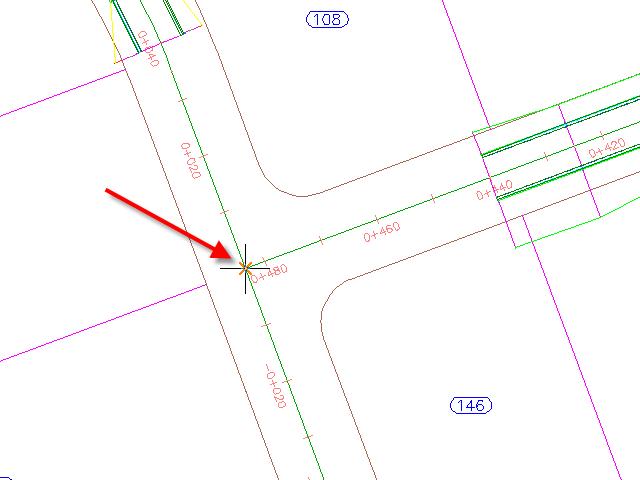

在图形中，单击两条路线的交点。

指定道路坡率参数

在“创建相交道路”向导的“常规”页面中，在“相交道路类型”下，选择“已保持所有路拱”。
单击“下一步”。

指定偏移和加铺转角的几何图形

在“几何图形详情”页面上，单击“偏移参数”。
默认参数存储在图形设定中。在交点创建过程中可以修改默认参数。
在“偏移参数”对话框中，指定以下参数：
- “次要道路”“左侧偏移路线定义”“偏移值”：3.5000
- “次要道路”“右侧偏移路线定义”“偏移值”：3.5000
- “从中心线的起点至终点创建新偏移”：已清除
  选定该选项时，将沿路线中线的整个长度创建偏移路线。当需要使用偏移路线和纵断面作为其他对象（包括沿同一道路的其它交点）的目标时，此选项很有用。
单击“确定”。
在“几何图形详情”页面上，单击“加铺转角参数”。
在“交点加铺转角”对话框中的“加铺转角参数”下，指定以下参数：
- 加铺转角类型：圆形圆角
- 半径：7.5
注：
在图形中，临时图形亮显当前选定的加铺转角。
在“加铺转角参数”上单击鼠标右键。单击“将这些复制到所有象限”。
该命令将加铺转角参数复制到所有交点加铺转角区域。加铺转角区域的数目将基于现有平曲线自动生成。例如，如果此为四路相交，则将会有四个加铺转角区域。
单击“确定”。
在“创建相交道路”向导中的“偏移和加铺转角纵断面”下，确保已选择“创建偏移和加铺转角纵断面”。
若要生成完整的相交道路模型，需要为偏移路线和加铺转角路线创建纵断面。对于本练习，您将接受默认偏移和加铺转角纵断面设定。
单击“下一步”。

指定道路参数

在“道路区域”页面上，指定以下选项：
- 在相交区域创建道路：已选定
- 添加到现有道路：已选定，第二条街
- 为边坡选择曲面：EG
在“选择装配集以导入”下，单击“浏览”。
在“选择装配集文件”对话框中，导航到“教程文件夹”。
选择 Intersection-Assembly-Set_All Crowns.xml。单击“打开”。
通过装配集，您可以快速导入一组现有道路装配，然后将其应用到特定横断面类型。
单击“创建相交道路”。

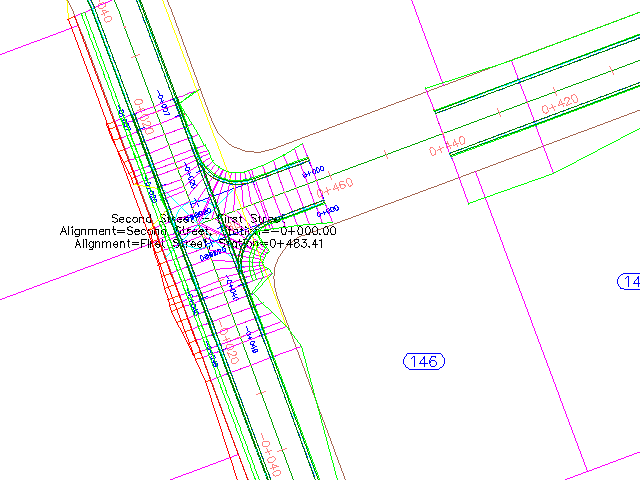

将创建相交道路，并在相交区域中创建新的道路区域。

检查新对象

在“工具空间”的“预览”选项卡上，展开“路线”集合。
有四种路线集合可用。
在“路线”下，依次展开 “路线中线”、“偏移路线”和 “加铺转角路线”集合。
本练习开始时，仅存在“路线中线”。“偏移路线”和“加铺转角路线”将使用您在“创建相交道路”向导中指定的参数创建。

注：
在图形中，偏移路线和桩号标签为蓝色，加铺转角路线为红色。
在 “偏移路线”下，依次展开 “First Street-Left-3.500”“纵断面”集合。
“偏移路线”和“加铺转角路线”的布局纵断面使用您在“创建相交道路”向导中指定的参数创建。

闭合道路中的间距

在图形中，选择相交区域中的道路。
滑块夹点将在道路区域的起点桩号和终点桩号处显示。
在桩号 0+040 处单击夹点。
此夹点变为红色。
在命令行中，输入 21。
单击“道路”选项卡 “修改区域”面板 “复制区域” 查找。
选择环绕场地的“第二条街”道路部分。
在命令行中，输入 F 以填充道路中的间距。
将光标移动到道路中的间距。
红色图形表示可以填充间距。
看到红色图形时单击。
将填充该间距。
按 Enter 键结束命令。
单击“道路”选项卡 “修改道路”面板 “重新生成道路” 查找。
将重新生成“第二条街”道路，并消除间距。
选择“第一条街”道路。在桩号 0+440 处选择夹点。
此夹点变为红色。
向交点拖动夹点。单击以将该夹点放置在交点的起始处。
在“第一条街”道路上单击鼠标右键。单击“重新生成道路”。

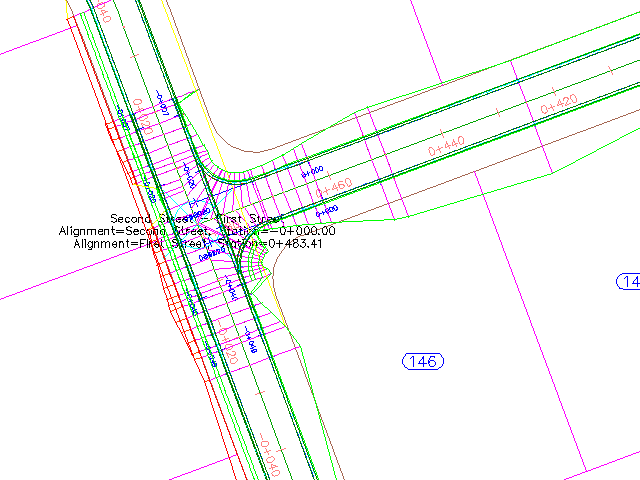

将重新生成道路，并消除它与交点之间的间距。

要继续此教程，请转至练习 2：创建具有转弯车道的主要道路交点。
