在本练习中，您将在主要道路上创建一个具有入口转弯车道和出口转弯车道的交点。次要道路路拱将光顺到铺装层的主要道路边缘中。
您可以使用本练习中介绍的工作流程在加铺转角处创建具有任何转弯车道组合的交点。
指定交点位置和主要道路
- 打开 Intersection-Create-2.dwg，其位于教程图形文件夹中。
- 单击选项卡

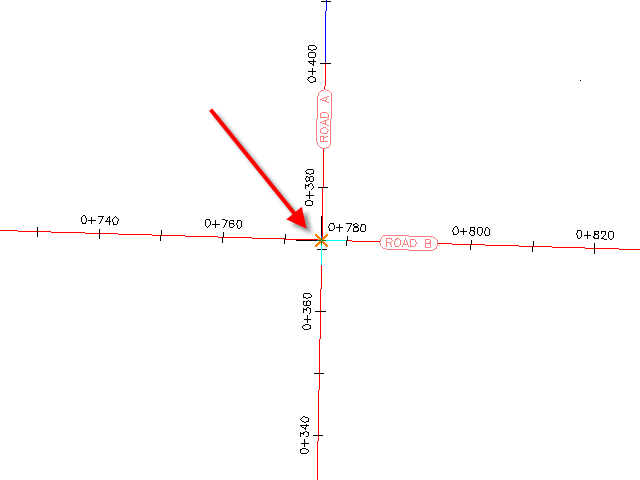

面板 下拉式菜单 查找。 - 在图形中，单击道路 A 和道路 B 路线的交点。

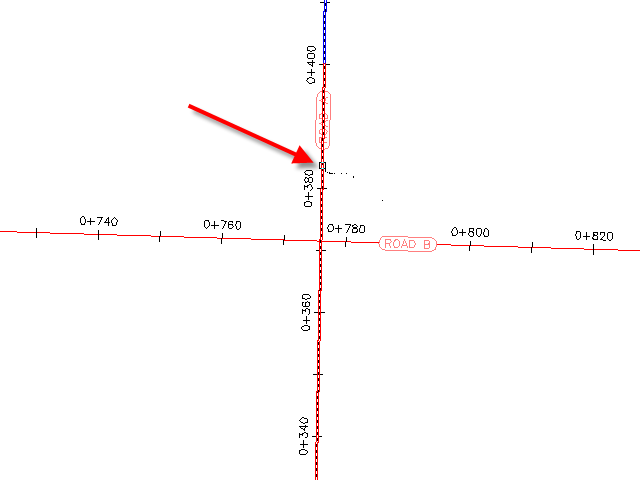

- 单击道路 A 路线以将其指定为主要道路。
指定道路坡率参数
- 在“创建相交道路”向导中，在“常规”页面上的“交点道路类型”下，选择“已保持主道路路拱”。
- 单击“下一步”。
指定平曲线和竖曲线参数
- 在“几何图形详情”页面上，单击“偏移参数”。
默认平曲线和竖曲线参数存储在图形设定中。交点创建过程中，您可以修改默认参数。
- 在“偏移参数”对话框中，指定以下参数：
- “主要道路”“左侧偏移路线定义”“偏移值”：6.0000
- “主要道路”“右侧偏移路线定义”“偏移值”：6.0000
- “次要道路”“左侧偏移路线定义”“偏移值”：3.0000
- “次要道路”“右侧偏移路线定义”“偏移值”：3.0000
- “从中心线的起点至终点创建新偏移”：已选择
- “主要道路”
- 单击“确定”。
- 在“几何图形详情”页面上，单击“加铺转角参数”。

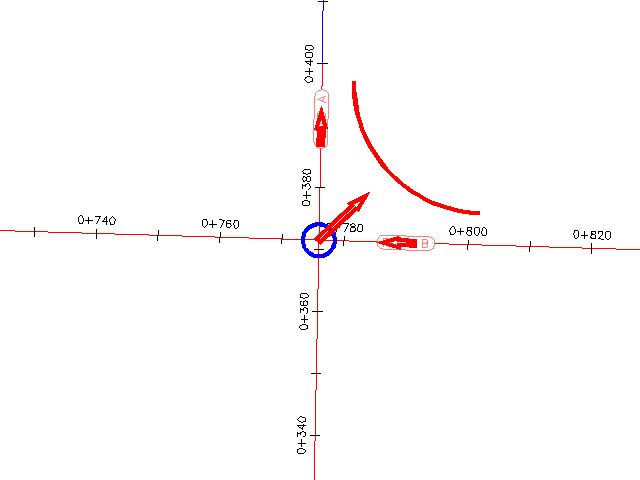

第一个交点象限的默认参数显示在“交点加铺转角参数”对话框中。在图形中，将亮显第一个象限，且箭头指出车流引入和引出的方向。
注：如果您无法看到临时图形，请移动对话框。
- 在“交点加铺转角”对话框中，选中“加宽引出道路的转弯车道”复选框。
“引出车道处的加宽区域详情”参数集合以特性树的形式显示。当您亮显某个特性时，对话框底部的预览图形会更新以在典型交点中阐明该特性。检查为该图形指定的默认值，但不要对任何值进行更改。
- 单击“下一步”。
- 对于“东南 - 象限”，请选中“加宽引入道路的转弯车道”复选框。
- 单击“下一步”。
- 对于“西南 - 象限”，请选中“加宽引出道路的转弯车道”复选框。
- 单击“下一步”。
- 对于“西北 - 象限”，请选中“加宽引入道路的转弯车道”复选框。
- 单击“确定”。
- 在“创建相交道路”向导中，确保选中“创建偏移和加铺转角纵断面”复选框。
- 单击“下一步”。
指定道路参数
- 在“道路区域”页面上，指定以下选项：
- “在相交区域创建道路”：已选择
- “创建新道路”：已选择
- “为边坡选择曲面”：原地面
- 在“选择装配集文件”对话框中，导航到装配文件夹。
- 选择 _Autodesk (Metric) Assembly Sets.xml单击“打开”。
- 在“保持优先级道路路拱”下的“加铺转角圆角”行中，单击
。 您可以使用“选择装配”对话框将某个装配替换为当前图形中的其他装配。要将更改另存为新的装配集，请单击“道路区域”页面上的“另存为集”。对于本练习，您将接受默认装配集。
有关管理道路装配的详细信息，请参见道路装配教程。
- 单击“取消”。
- 单击“创建相交道路”。

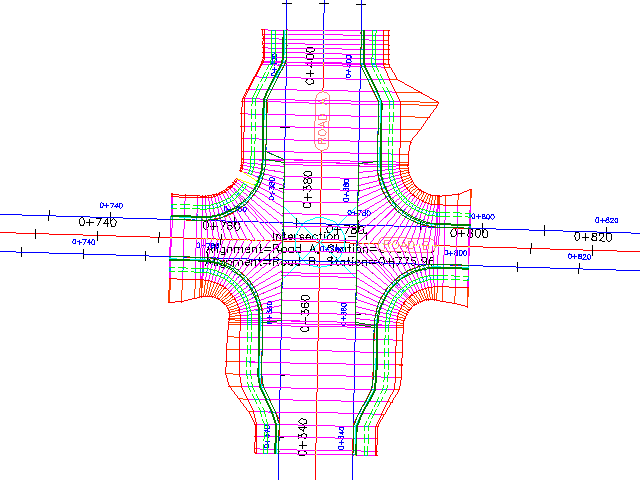

随即创建相交道路，并于相交区域中创建新的道路区域。请注意，加铺转角有允许车流离开并汇入到道路 A 的加宽区域。
要继续此教程，请转至练习 3：使用现有几何图形创建交点。
