练习 2:定义检修孔形状

在本练习中,您将通过创建简单的结构纵断面草图来定义落差进水口检修孔的形状。您将使用标注构建该部分,当使用零件时,可从 Autodesk Civil 3D 中修改这些标注。

本练习上接练习 1:在结构目录中定义新零件

  1. 展开“建模”“工作平面”在“垂直轴”上单击鼠标右键 “设定视图”。当前视图和 UCS 即被设定为与工作平面相匹配。
  2. “垂直轴”上单击鼠标右键,然后单击“添加形状”“直线”

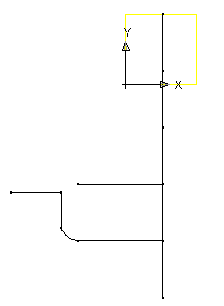

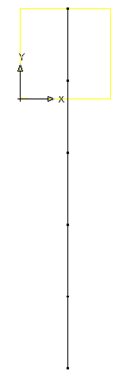

    在工作平面上创建含 5 条线段的直线。首先捕捉到“井口”工作平面上参照点的节点和“使用正交”,以便更易于绘制直线。将线段的长度设为约 24 个单位。图形中将显示一个直线形状对象。该直线表示检修孔的垂直轴。每条线段表示结构的一个组件。从顶部开始,线段表示井框、圆锥,最后三条线段表示筒体。您将在接下来的步骤中使用额外顶点放置引入 Dip Tee 和落差 90°弯头。

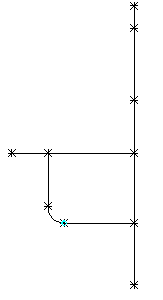

  3. 使用“添加形状”“直线”“添加形状”“圆弧”来绘制落差装配的草图。不必担心会使零件完全交接。您将使用约束以使形状正确配合。将连接到垂直线的两条水平线的长度设为约 36 个单位。接下来,您将建立某些约束,以使纵断面的组件彼此之间位于正确的位置。
  4. 在“垂直轴”上单击鼠标右键 “添加约束”“平行”。选择检修孔中心线的底部直线段,然后单击位于其正上方的线段。底部的两条线段现在被约束为彼此平行。
  5. 重复该过程,尽全力对中心线进行处理,将相邻直线段约束为“平行”。所有表示结构中心线的线段均被约束为彼此平行。
  6. 在“垂直轴”上单击鼠标右键 “添加约束”“垂直”。选择结构中心线的底部线段和下部的水平线。
  7. 针对上部的水平线重复操作。落差管道的下部和上部水平部件均被约束为垂直于结构中心线。
  8. 在“垂直轴”上单击鼠标右键 “添加约束”“平行”。选择检修孔中心线的底部直线段,然后单击落差管道的垂直线段。垂直落差管道被约束为与结构中心线平行。
  9. 在“垂直轴”上单击鼠标右键 “添加约束”“重合”。依次单击垂直落差管道顶部的点和上部水平线的左侧端点。这样可以定位矩形,以使其中心位于固定点。
  10. 在“垂直轴”上单击鼠标右键 “添加约束”“平行”。依次选择右上方水平线段和左上方水平线段。上部的这两条线段被约束为平行。
  11. 在“垂直轴”上单击鼠标右键 “添加约束”“切线”。依次选择下部的水平线和圆弧针对圆弧和落差管道的垂直线段重复操作。落差管道圆弧被约束为与管道的水平线段和垂直线段相切。
  12. 在“垂直轴”上单击鼠标右键 “添加标注”“距离”。单击底部,然后单击位于中心线顶部线段末端的顶部点。单击一个点,以设定标注的位置。将为表示井框高度的直线段创建名为 LenA1 的标注。

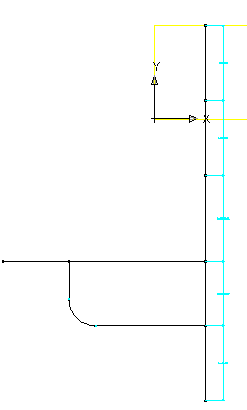

  13. 针对中心线的每个线段重复这些步骤,从顶部线段开始,到底部线段结束。将为结构的中心线创建名为 LenA2 到 LenA5 的标注。
    注:

    对于本练习,请确保按下图中所示的顺序标注线段。

  14. 通过拾取每个端点处的点将距离标注添加到下部水平线。这表示从结构中心线到弯头起点的距离。这用来确保落差停留在结构的外部。将创建 LenA6。

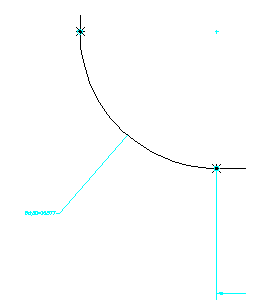

  15. 在“垂直轴”上单击鼠标右键 “添加标注”“直径”。选择表示弯头的圆弧。单击一个点,以设定标注的位置。BdyD1 被添加到该圆弧。
  16. 将一个最终长度标注添加到左上方水平线线段。将添加 LenA7。
  17. 单击“保存零件族”。将保存零件。

    接下来,您将添加表示井框直径、圆锥顶部、筒体和落差管道的纵断面。

    首先,您将为井框直径创建纵断面。

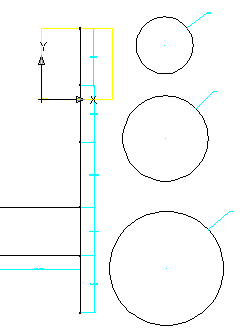

  18. 在“垂直轴”上单击鼠标右键 “添加纵断面”“圆形”。单击垂直轴右上部附近的打开区域来定义中心,然后在距离约 12 个单位远的位置再次单击以定义直径。这样即绘制了一个圆形纵断面。
  19. 在“垂直轴”上单击鼠标右键 “添加标注”“直径”。单击在上一步骤中绘制的圆。单击一个点,以设定标注的位置。即为井框直径创建了 BdyD2。
  20. 展开“垂直轴”在“圆形纵断面”上单击鼠标右键 “重命名”。输入“井框圆柱直径”。这样可使其更便于以后使用该造型。
  21. 接下来,重复前两个步骤以使用约 18 个单位的半径创建和标注圆锥顶部纵断面,使用约 24 个单位的半径创建和标注筒体纵断面。这样即绘制了圆锥顶部纵断面,并使用 BdyD3 标注了它。这样即绘制了筒体直径纵断面,并使用 BdyD4 标注了它。
  22. 接下来,创建并标注落差管道纵断面。在“垂直轴”上单击鼠标右键 “添加纵断面”“圆形”。单击垂直轴上部端点左侧的打开区域来定义中心,然后在距离约 6 个单位远的位置再次单击来定义直径。
  23. 将直径标注添加到管道纵断面。管道纵断面即被创建,并使用 BdyD5 标注了它。
  24. 将三个“圆形纵断面”重命名为“圆锥顶部直径”、“筒体圆柱直径”和“落差管道直径”。重命名纵断面会使其在以后更易于处理。
  25. 单击“保存零件族”

    下一练习将继续针对该零件。

要继续此教程,请转至练习 3:创建纵断面和建立参数
