练习 2:使用自由形式线段再拆分地块

在本练习中,您将使用可以沿任意地块线放置的线段陆续再拆分地块。

本练习上接练习 1:从 AutoCAD 对象创建地块

使用自由形式线创建地块

  1. 打开 Parcel-1B.dwg(位于教程图形文件夹中)。
  2. 单击“常用”选项卡 “创建设计”面板 “地块”下拉式菜单 “地块创建工具” 查找
  3. “地块布局工具”工具栏中,单击 “自由形式创建”
  4. “创建地块 - 布局”对话框中,单击“确定”

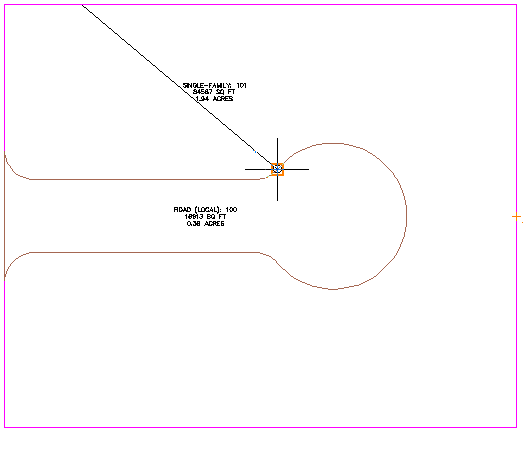

  5. 在图形中,捕捉到在以下图像中显示的端点。

    请注意,不需要指定临街面。

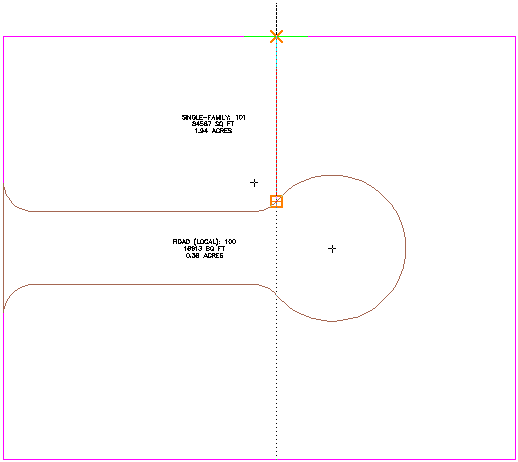

  6. 若要指定地块线方向,请竖直向上移动光标,并捕捉到后地块线的交点。

    将创建和标注新地块。

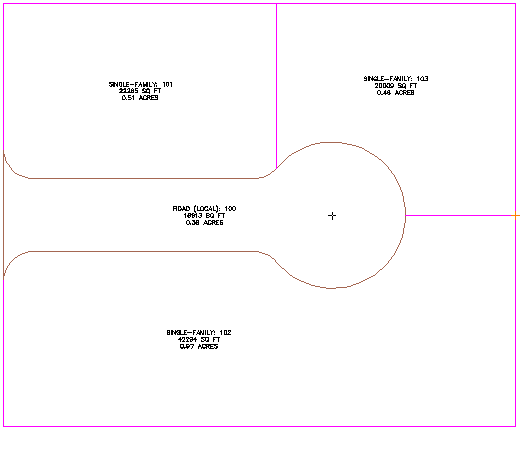

  7. 重复步骤 5 和 6 创建如下图所示的其他地块线。
  8. 按 Esc 键结束命令。

要继续此教程,请转至练习 3:使用滑动直线再拆分地块
