练习 3:使用滑动直线再拆分地块

在本练习中,您将使用由其临街面处的角度定义的线段陆续再拆分地块。

本练习上接练习 2:使用自由形式段再拆分地块

指定地块创建设定

  1. 打开 Parcel-1C.dwg(位于教程图形文件夹中)。
  2. 单击“常用”选项卡 “创建设计”面板 “地块”下拉式菜单 “地块创建工具” 查找
  3. 在“地块布局工具”工具栏上,单击
  4. 指定以下参数:

    请注意,当指定每个参数时,将在“地块布局工具”窗口的底部显示预览图形。

    调整地块大小

    自动布局

    • 最小面积7000.00
    • 最小临街面40.0000
    • 在偏移处使用最小临街面
    • 临街面偏移20.0000
    • 最小宽度40.0000
    • 最小深度50.0000
    • 使用最大深度
    • 最大深度200.0000
    • 多重解决方案首选项使用最小面积
    • 自动模式 关闭
    • 剩余分布在最后一个地块中放置剩余面积
      注:

      如果“自动模式”设定为“关闭”,则“剩余分布”设定不影响地块布局。此设定将在以后的练习中使用。

使用滑动直线创建各个地块

  1. “地块布局工具”工具栏中,单击 “滑动直线 - 创建”
  2. “创建地块 - 布局”对话框中,为“地块样式”选择“单一系列”。将其他设置保留为其默认值。单击“确定”。
  3. 单击地块“单一系列:101”的面积标签。

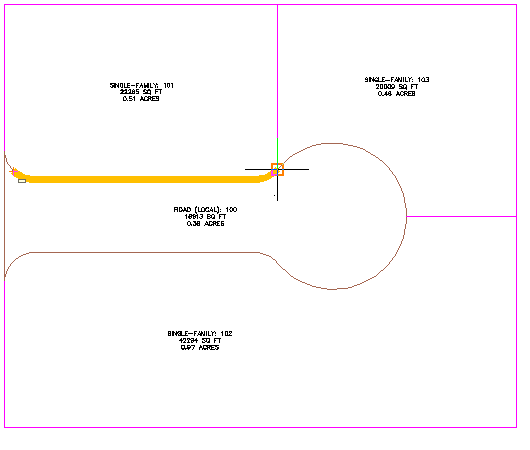

  4. 如下图所示,指定地块临街面的起点和终点。

    请注意,当您移动光标指定终点时,将使用黄线显示建议的临街面。

    注:

    当指定临街面的起点时,不要捕捉到曲线的起点。如果临街面在曲线起点处开始,将不能找到任何解决方案。

  5. 输入 90 度的正面角度。

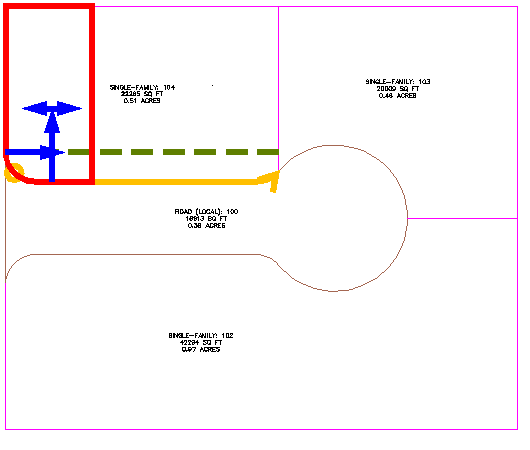

    将显示地块创建参数和建议的解决方案的预览图形。图形类似于您在“地块布局工具”窗口指定地块创建参数时所显示的那些图形。

  6. 按 Enter 键。

    将创建地块并为其设定标签,并在图形中显示下一个地块的预览。

  7. “地块布局工具”对话框中,为“最小面积”输入“8000”

    请注意,将更新预览图形以反映已更改的面积值。

  8. 按 Enter 键。

    将创建两个新地块并为其设定标签。

同时创建多个地块

  1. “地块布局工具”工具栏中,单击 “滑动直线 - 创建”
  2. “自动布局”下面,指定以下参数:
    • 自动模式 打开
    • 剩余分布在最后一个地块中放置剩余面积
  3. 单击场地南面上的大地块的面积标签。

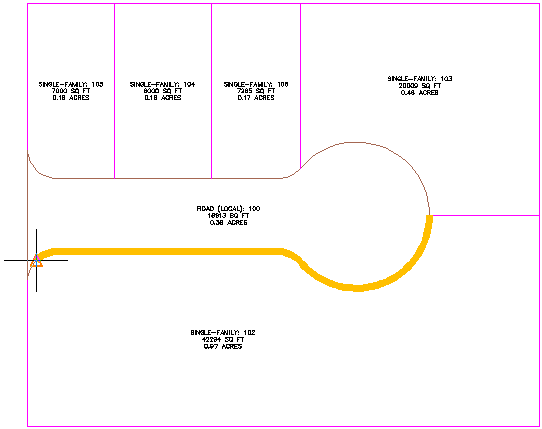

  4. 如下图所示,指定地块临街面的起点和终点。
  5. 输入 90 度的正面角度。

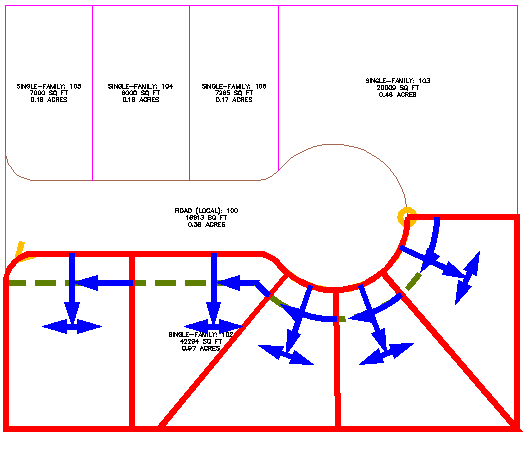

    将显示建议地块的预览。

  6. 按 Enter 键。

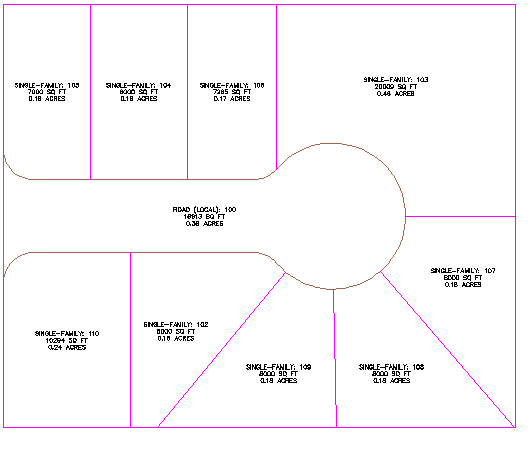

    将创建和标注新地块。

    注:

    “编辑地块数据”教程中,您将更正一些地块线的放置。

  7. 按 Esc 键结束命令。

要继续此教程,请转至练习 4:使用转动直线再拆分地块
