练习 2:从建筑物坡脚放坡到曲面

在本练习中,您将学习从简化的偏移坡脚放坡到原地面曲面。

台阶式偏移要素线具有比原始坡脚更为简单的几何图形。与从原始坡脚直接创建的要素线几何图形相比,更简单的要素线几何图形可生成更简单的放坡。

本练习上接练习 1:简化建筑物坡脚

创建放坡组并指定放坡创建设定

    注:

    本练习使用的是在上一练习中已对其做出修改的“Grading-6.dwg”。

  1. 单击“常用”选项卡 “创建设计”面板 “放坡”下拉式菜单 “放坡创建工具” 查找
  2. “放坡创建工具”工具栏中,单击 “设定放坡组”
  3. “选择放坡组”对话框的“场地名称”下,确保选中了“放坡 - 建筑地基”场地。
  4. “编组名称”下,单击 “创建放坡组”
  5. 在“创建放坡组”对话框中,对于“名称”,输入“使用要素线的坡度放坡”。
  6. 单击“确定”两次。
  7. “放坡创建工具”工具栏中,单击 “设定目标曲面”
  8. “选择曲面”对话框中,确保选中了 EG 曲面。单击“确定”。
  9. “放坡创建工具”工具栏中,单击 “选择标准集”
  10. “选择标准集”对话框中,确保选中了“基本规则集”。单击“确定”。
  11. 从“选择放坡标准”列表中,选择“ 放坡到曲面 ”。

创建放坡

  1. 单击“创建放坡”
  2. 系统提示您选择要素时,请单击自建筑物地基偏移的蓝色要素线。
  3. 系统提示您选择放坡侧时,请在偏移要素线外侧单击。
  4. 按 Enter 键将此放坡应用到要素线的整个长度。
  5. 按 Enter 键接受默认“坡度挖方格式”
  6. 按 Enter 键接受默认 2.00:1“挖方坡度”
  7. 按 Enter 键接受默认“坡度填方格式”
  8. 按 Enter 键接受挖默认 2.00:1“填方坡度”
  9. 按 Esc 键结束命令。

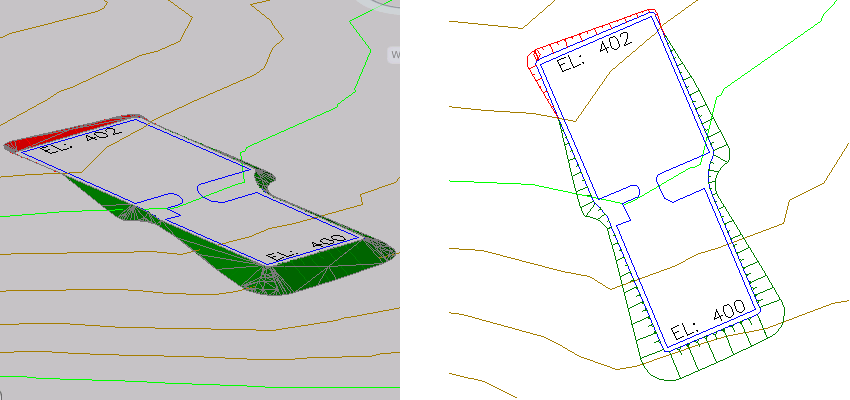

    台阶式偏移要素线已放坡到 EG 曲面。请注意,挖方和填方坡度分别以红色和绿色显示时,放坡组内部仍有开放区域。在下一练习中,您将学习填充这些区域并应用相应的放坡样式。

要继续此教程,请转至练习 3:在放坡中填充孔
