本教程演示了如何在具有相对复杂的几何图形和高程变化的建筑物坡脚周围放坡。

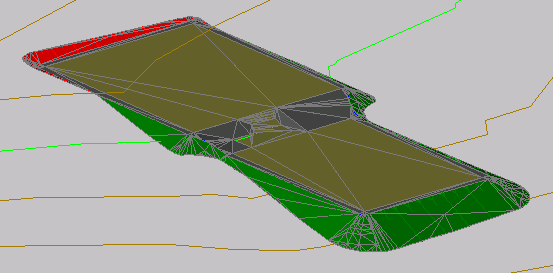

本教程中使用的图形包含一个曲面和一个由双层(通过小斜坡连接)组成的建筑物地基。该建筑物地基顶部的高程为 402 英尺,底部为 400 英尺。
“投影”放坡,也称为“坡度”放坡,指将要素线中的坡度投影到指定的目标。投影放坡目标包括与曲面的交点,或指定的距离、高程或高程差。连接双层的斜坡由圆弧和内部角点组成,两者使放坡平面变得复杂。仅应用投影放坡(已在“创建放坡练习”中进行了示范)将导致放坡与自身重叠。
在本教程中,您将学习如何为类似的复杂场景创建成功的放坡解决方案。完成本教程后,请继续进行“使用要素线修改放坡”教程”以学习如何使用 Autodesk Civil 3D 要素线编辑工具修改放坡解决方案。
