练习 2：转动地块线的一端

在本练习中，您将通过从指定的参照点转动附着的地块线来调整地块大小。

本练习上接练习 1：滑动地块线。

指定地块创建设定

1. 打开 Parcel-2B.dwg（位于教程图形文件夹中）。
2. 单击“常用”选项卡 “创建设计”面板 “地块”下拉式菜单 “地块创建工具” 查找。
3. 在“地块布局工具”工具栏上，单击 。
4. 指定以下参数：

   请注意，当指定每个参数时，将在“地块布局工具”窗口的底部显示预览图形。

   调整地块大小

   自动布局

   • 最小面积：8000.00
   • 最小临街面：40.0000
   • 在偏移处使用最小临街面：否
   • 临街面偏移：20.0000
   • 最小宽度：40.0000
   • 最小深度：50.0000
   • 使用最大深度：是
   • 最大深度：200.0000
   • 多重解决方案首选项：使用最短临街面
   • 自动模式： 关闭
   • 剩余分布：在最后一个地块中放置剩余面积

转动地块线的一端

1. 在“地块布局工具”工具栏上，单击 “转动直线 - 编辑”。
2. 在“创建地块 - 布局”对话框中，单击“确定”。

   系统将提示您选择要调整的已附着地块线。

3. 在图形中，单击地块 104 和地块 105 之间的地块线。
4. 通过将光标移动到特性 104 上，然后单击来选择要调整的地块。请注意，将亮显地块边界。

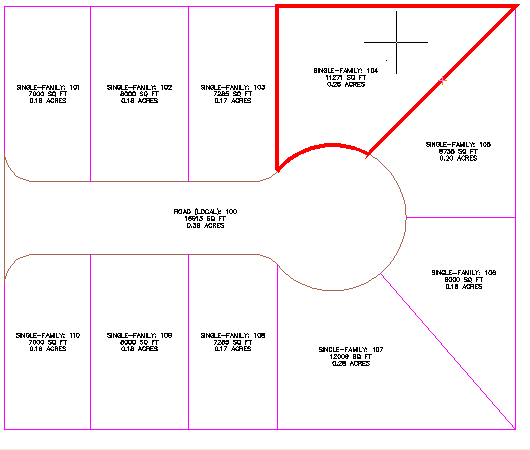

5. 如下图所示，指定地块临街面。

   注：

   您必须关闭“对象捕捉”才能执行以下步骤。

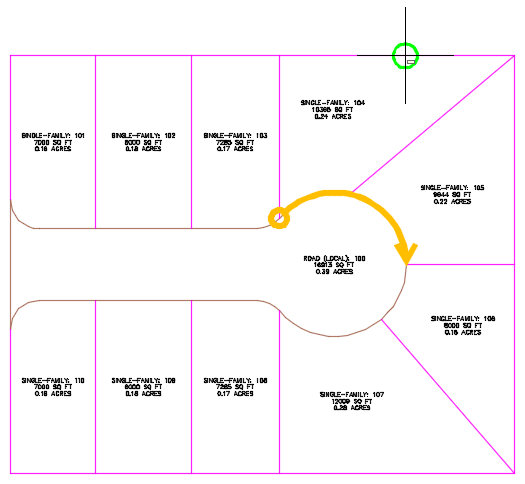

6. 将光标移动到下图中的近似位置。

7. 单击以放置参照点。

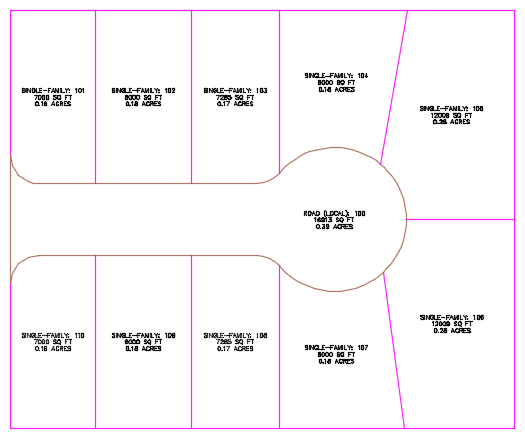

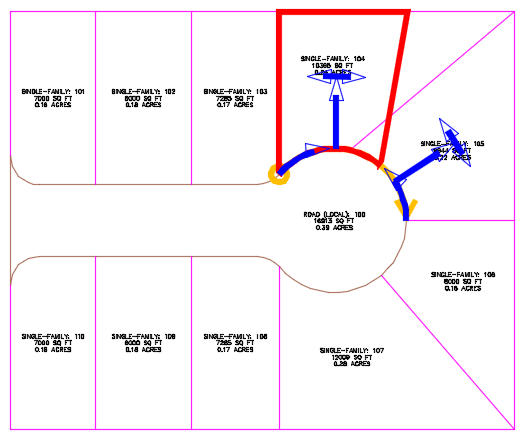

   将显示地块创建参数和建议的解决方案的预览图形。显示的解决方案沿该参照点转动地块线。建议的解决方案将封闭满足本练习开始时所指定的地块创建参数的区域。


8. 按 Enter 键。

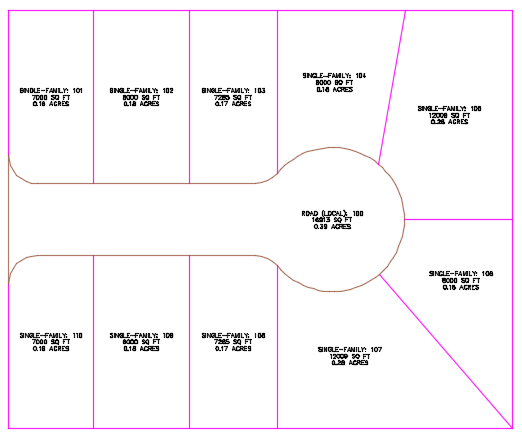

   进一步研究：使用步骤 3 到 8 来移动地块 106 和地块 107 之间的地块线。


9. 按 Esc 键结束命令。

要继续此教程，请转至练习 3：编辑地块线形状。
