练习 3:编辑地块线形状

在本练习中,您将使用要素线编辑工具修改地块线形状。

您将使用两种不同的方法更改位于 cul-de-sac 终点处的两个大地块的形状。

首先,您将了解在地块线上可用的夹点。您将配合使用地块线夹点和要素线工具来更改地块的形状。

其次,您将连接两条独立的地块线,然后从组合的地块线中删除交点。

本练习上接练习 2:转动地块线的一端

将交点添加到地块线

  1. 打开 Parcel-2C.dwg(位于教程图形文件夹中)。
  2. 选择地块 105 和地块 106 共享的后地块线。
  3. 单击“地块线”选项卡 “修改”面板 “编辑几何图形”

    将在功能区中显示“编辑几何图形”面板。

  4. 单击“地块线”选项卡 “编辑几何图形”面板 “插入交点”
  5. 捕捉到后地块线与分隔地块 105 和地块 106 的地块线的交点。单击以插入交点。
  6. 按 Enter 键接受默认高程 0。
  7. 按两次 Esc 键结束命令。

    目前,后地块线在地块交点处有一个交点。由于在该位置有一个交点,您可以在不影响其他地块的情况下编辑其中一个地块上的地块线。

夹点编辑地块线

  1. 在图形中,选择分隔地块 104 和地块 105 的地块线。

    请注意该地块线上的 夹点。此夹点在已附着的地块线上可用,该已附着的地块线通过滑动角度、滑动方向以及转动直线精确调整工具(位于“地块布局工具”上)创建。您可以使用此夹点沿其附着到的地块线来滑动该地块线。

  2. 按 Esc 键取消选择该地块线。
  3. 选择地块 105 和地块 106 共享的后地块线。

    请注意位于该地块线终点处的 夹点。这些夹点在从其他 Autodesk Civil 3D 对象或固定线和曲线工具(位于“地块布局工具”工具栏上)创建的地块线上可用。您可以使用这些夹点更改地块线的终点位置。

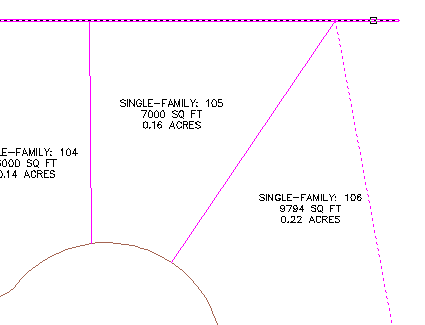

  4. 单击位于该地块线顶部的夹点。将该夹点拖向分隔地块 104 和地块 105 的地块线。捕捉到三条地块线的交点。单击以放置该夹点。

    请注意,地块 105 的面积已更改。但是,目前该地块的北部仍然存在不必要的地块线。您将在以下步骤中删除该地块线的多余部分。

修剪无关的地块线

  1. 单击“地块线”选项卡 “编辑几何图形”面板 “修剪”

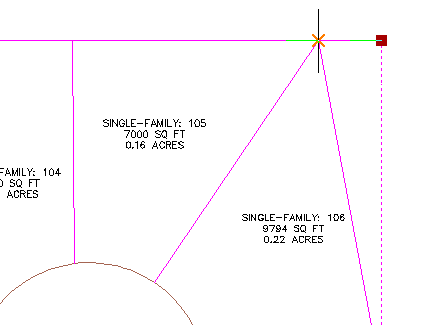

  2. 选择地块 105 的后地块线作为剪切边。按 Enter 键。
  3. 选择延伸出地块 105 的地块线作为要修剪的对象。
  4. 按 Enter 键结束命令。

打断地块线

  1. 单击“地块线”选项卡 “编辑几何图形”面板 “打断”
  2. 选择地块 106 到地块 110 所共享的后地块线。
  3. 在命令行中,输入 F 以指定要打断的第一个点。

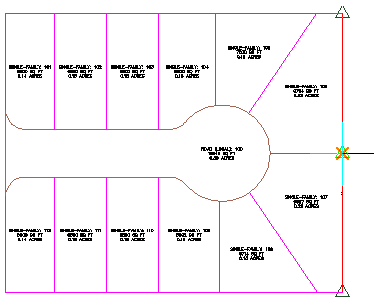

  4. 在图形中,捕捉到后地块线与分隔地块 107 和地块 108 的地块线的交点。单击该交点。
  5. 按 Enter 键。

    将创建两条地块线,并在您指定的点处分隔开来。

连接两条地块线

  1. 单击“地块线”选项卡 “编辑几何图形”面板 “连接”
  2. 在图形中,单击形成地块 106 东南角的两条地块线。
  3. 按 Enter 键。

    现在,这两条地块线是一个图元。

删除交点

  1. 单击“地块线”选项卡 “编辑几何图形”面板 “删除交点”
  2. 在图形中,选择形成地块南边界和东边界的地块线。

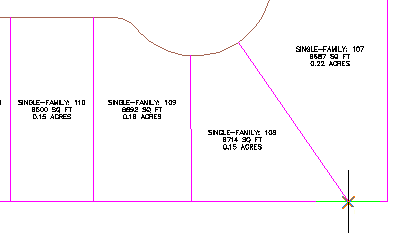

  3. 单击位于地块 108 东南角的绿色交点。
  4. 按两次 Enter 键结束命令。

要继续学习下一个教程,请转到显示和分析地块
