练习 4:使用转动直线再拆分地块

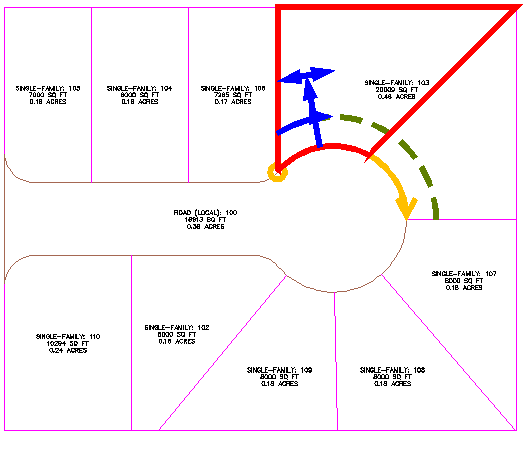

在本练习中,您将使用从背面线上的参照点转动的段再拆分地块。

本练习上接练习 3:使用滑动直线再拆分地块

指定地块创建设定

  1. 打开 Parcel-1D.dwg(位于教程图形文件夹中)。
  2. 单击“常用”选项卡 “创建设计”面板 “地块”下拉式菜单 “地块创建工具” 查找
  3. 在“地块布局工具”工具栏上,单击
  4. 指定以下参数:

    请注意,当指定每个参数时,将在“地块布局工具”窗口的底部显示预览图形。

    调整地块大小

    自动布局

    • 最小面积8000.00
    • 最小临街面40.0000
    • 在偏移处使用最小临街面
    • 临街面偏移20.0000
    • 最小宽度40.0000
    • 最小深度50.0000
    • 使用最大深度
    • 最大深度200.0000
    • 多重解决方案首选项使用最小面积
    • 自动模式 关闭
    • 剩余分布在最后一个地块中放置剩余面积

使用转动直线创建地块

  1. “地块布局工具”工具栏上,单击 “转动直线 - 创建”
  2. “创建地块 - 布局”对话框中,为“地块样式”选择“单一系列”。将其他设置保留为其默认值。单击“确定”。
  3. 在图形中,选择场地东北角上的大地块的面积标签。

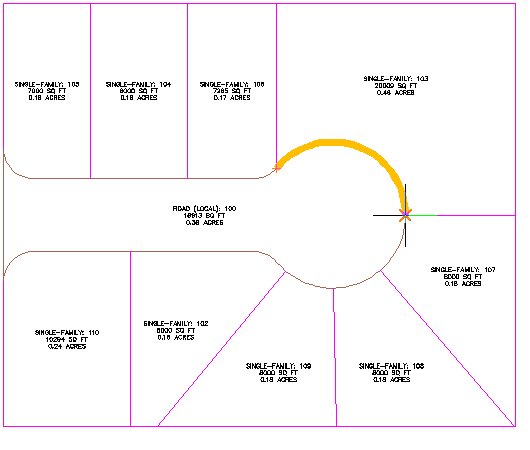

  4. 如下图所示,指定地块临街面的起点和终点。

    请注意,当您移动光标指定终点时,将使用黄线显示建议的临街面。

  5. 单击地块的东北角以指定转动点。

    将显示预览图形。

  6. 按 Enter 键创建地块。

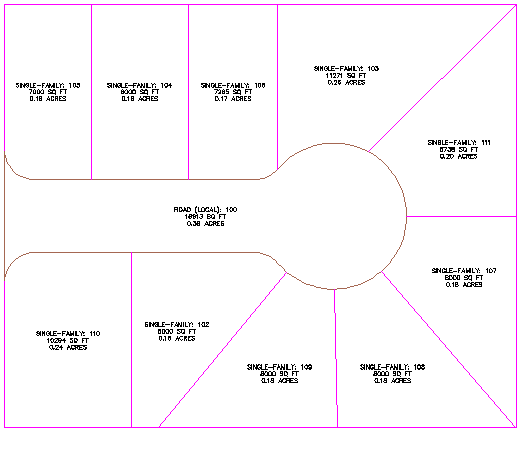

    将创建和标注新地块。

  7. 按 Esc 键结束命令。

要继续此教程,请转至练习 5:使用路线和地块
