使用高级浇口定位器算法
在本任务中，您将使用“高级浇口定位器”算法分析零件，并自动将浇口放置到模型副本上。
创建一个新工程，然后导入位于您保存有教程文件所在位置的 cellphone.stl 教程文件。
高级浇口定位器算法基于流阻最小化，来确定最佳注射位置。
单击
（“主页”选项卡 >“成型工艺设置”面板 >“分析向导”）。选择“序列”选项卡，然后选中“浇口位置”复选框。
注意：需要取消选择其他分析序列才能选择浇口位置分析。选择“浇口位置”选项卡，然后从下拉菜单中选择“高级浇口定位器”。
在“浇口数量”文本框中输入 2，然后选择“完成”。
也可以选择不允许设置为注射位置的模型区域。
默认的选择方法是使用公差角。当相邻区域所成的角度小于公差角时，将会选择这些区域。通过增大公差角或选择多个区域，可以禁止将注射位置放置在手机外壳的正面。
提示：使用“高级浇口定位器”算法将“浇口数量”设置为 1 时，还将提供另一结果。浇口匹配性结果可评定模型中各位置作为注射位置的匹配性。单击
（“主页”选项卡 >“成型工艺设置”面板 >“边界条件”）。单击
（“边界条件”选项卡 >“注射位置”面板 >“限制性浇口区域”）。“工具”选项卡将显示“限制性浇口区域”窗格。
输入 35 度作为“公差”。
单击模型正面以禁止将注射位置放置在该表面。
由于存在多个圆角，可能需要选择多个区域来限制手机的整个正面。

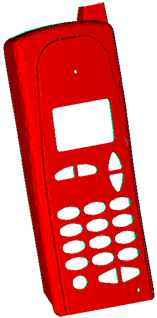

限制性区域显示为红色。
单击“关闭”。
单击（“边界条件”选项卡 >“退出”面板 >“完成边界条件”）。
运行“浇口位置”分析时，将忽略限制性浇口区域。
选择“任务”选项卡以显示“方案任务”窗格。
单击
（“主页”选项卡 >“分析”面板 >“分析”），以运行“浇口位置”分析。分析完成后，单击“确定”。

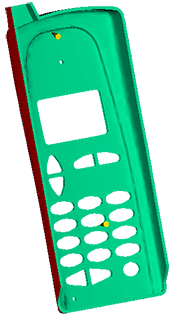

产生的结果将会显示建议的注射位置。
在“方案任务”窗格中单击“摘要”，然后单击“浇口位置”选项卡。
单击“全部应用”，以使用新浇口位置表中指定的形状和坐标放置注射位置。
单击“创建副本”。
将创建一个新方案，该方案包含两个注射位置。
现在即可运行填充分析来检查零件的填充情况。
