方案日志

每次执行分析时都会生成一个方案日志，该日志由多个描述分析的不同方面的日志组成。方案日志会报告使用的所有输入、遇到的所有警告或错误，并提供填充和保压阶段结束时生成的结果的摘要。

将在方案日志窗口中找到不同的日志选项卡取决于您选择运行的分析序列。

日志文件

注意：默认情况下，详细的分析日志包含在从 Autodesk Moldflow Insight 输出的结果文件中。

提示：要将信息保存到文本文件，请在相关日志选项卡上单击鼠标右键，然后选择“另存为”。

分析日志

此部分包含应用程序的版权详细信息。还会列出序列中执行的所有分析、日期和时间戳以及在初始阶段遇到的所有警告或错误。

为分析指定的所有输入均在此部分中列出。使用此部分可验证输入是否全部正确。将描述以下信息：

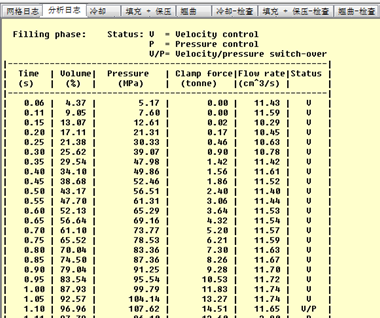

此部分包括一个分析进度表，该表为分析中的每个时间段提供表格结果。在填充阶段，可以查看填充的型腔体积、型腔内的压力、锁模力和流动速率与分析时间的关系。在保压阶段，将报告型腔随时间变化的保压百分比。

注意：对于注射压缩分析，%体积值取决于模具关闭时型腔的最终厚度。因此，%体积值可以在压力机压缩开始之前超过 100%。

该分析日志部分中报告了不同的结果，具体取决于所选的分析序列。报告结果的示例包括所需的锁模力和推荐的螺杆速度曲线、总体温度、壁剪切应力、冻结层因子、剪切速率、型腔温度结果和体积收缩率结果。

除了“分析日志”外，还有其他日志会在分析过程中创建，其中包括：
