教程 B7：定义特性和网格

创建材质

该支架由不锈钢材料制成。我们可以使用 iLogic 命令指定完整的材料定义。

1. 复制以下文本：

   strCmdForNewMaterial = "<NewMaterial Name=""16-25-6 Stainless Steel"" ID=""2"" Type=""0"" IdealisationIDList="""" DENS=""8504.9[kg/m^3]"" GE="""" REFT=""[K]"" EX=""19443000000[Pa]"" GXY="""" NUXY=""0.295"" ALPX=""0.00001692[/K]"" SIGXT=""77221000[Pa]"" SIGXC="""" SIGYLD="""" C="""" KX=""25.85[W/m K]"" FailureTheory_Type=""1"" HasConductivityTable=""0"" HasYoungsModulusTable=""0"" NonLinearType=""0"" SN_B="""" SN_Smu=""[Pa]"" SN_N0="""" SN_KF="""" SN_Be="""" SN_Se=""[Pa]"" EN_SF="""" EN_EF="""" EN_B="""" EN_C="""" HasPPFA=""0""/>"

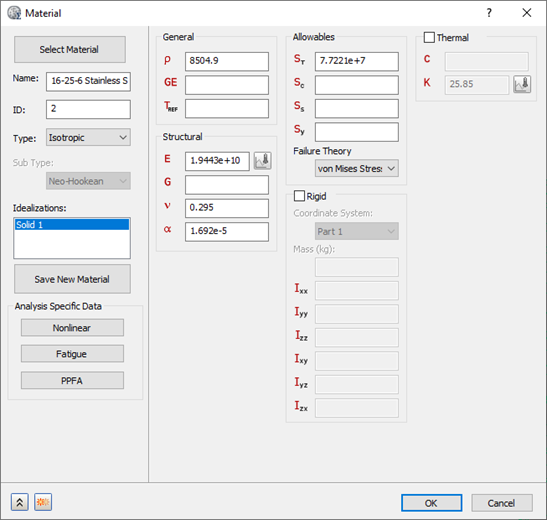

   这些命令相当于通过用户界面创建材料。


2. 在“编辑规则”对话框中将该文本粘贴在现有命令下方。
3. 按“Enter”键或“Return”键两次，可向下跳转到新行。

创建实体单元理想化

对于该仿真，我们会将实体单元应用到我们的支架。为此，我们将创建一个新的实体类型理想化。

1. 复制以下文本：

   strCmdForNewIdealization = "<NewIdealization Name=""Solid 1"" ID=""1"" Type=""2"" AddToFEModel=""1"" Color=""11087083"" CoodinateSystemID=""0"" MaterialID=""2"" EntitiesCount=""0""/>"

   Type = 2 表示使用实体单元。

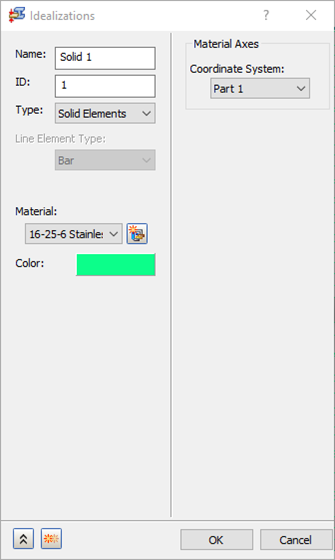

   这些命令相当于通过用户界面定义理想化。


2. 在“编辑规则”对话框中将该文本粘贴在现有命令下方。
3. 按“Enter”键或“Return”键两次，可向下跳转到新行。

创建网格

该网格使用两个命令进行定义。<MeshModel> 命令用于定义网格的特性，而 <GenerateMesh> 命令用于生成网格。

1. 复制以下文本：

   strCmdForMeshModel = "<MeshModel AnalysisID=""1"" HasContiniousMeshing=""0"" HasMeshTable=""0"" ElementSize=""0.00507369[m]"" Tolerance=""0.000000101474[m]"" ElementOrder=""3"" HasRefinmentRatio=""1"" RefinmentRatio=""0.6"" MinTriangleAngle=""0.349066[rad]"" MaxTriangleAngle=""0.523599[rad]"" MaxElementGrowthRate=""1.5"" SuppressShortFeature=""0.02"" MinFeatureAngle=""0.0349066[rad]"" HasProjectMidsideNodes=""0""/>"

   strCmdForMesh = "<GenerateMesh/>"

   单元顺序 = 3 表示使用抛物线单元。

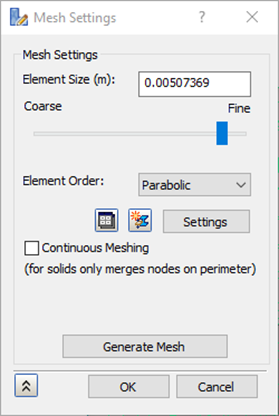

   这些命令相当于通过用户界面定义网格特性。


2. 在“编辑规则”对话框中将该文本粘贴在现有命令下方。
3. 按“Enter”键或“Return”键两次，可向下跳转到新行。
