添加单元删除

对于 Explicit 动力学或准静态分析，使用“删除标准”指定要从网格中删除的单元。

在“零件”树中，在“理想化”节点上单击鼠标右键以选择添加单元删除。Autodesk Explicit 中的接触逻辑可以自动重新生成模型的曲面，因为已从接触表面删除或侵蚀了单元。这允许用户将一个零件的渗透建模到另一个零件。

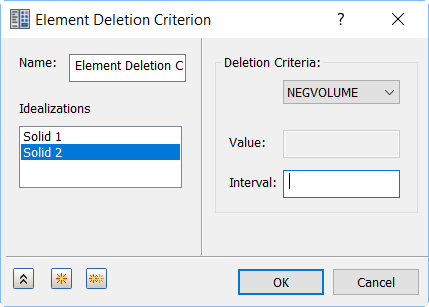

删除标准

在选定的物理属性中指定删除标准，如下所示：

• NEGVOLUME：如果体积变为负值，则删除单元。
• EFFSTRAIN：如果 von Mises 应变超过 VALUE，则删除单元。
• EQPS：如果等效塑性应变超过 VALUE，则删除单元。
• PRINSTRAIN：如果最大主应变超过 VALUE，则删除单元。
• THINNING：如果当前抽壳厚度与原始抽壳厚度的比率小于 VALUE，则删除单元。

在“理想化”字段中，选择要对其应用标准的单元。
