使用线框检查器从 CAD 模型选择特征时，可以使用“几何浏览器”选项卡提取和显示特征的名义值。
若要使用“几何浏览器”选项卡显示特征的名义值，请执行以下操作：
- 选择“几何浏览器”选项卡。
- 选择“原点”选项卡 >“鼠标关联”面板 >“线框检查器”。
- 在 CAD 查看上单击鼠标右键，然后从关联菜单中选择测取模式。

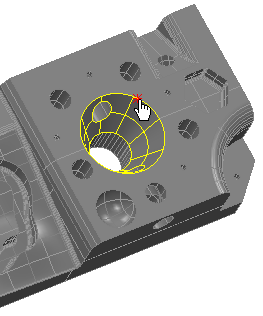

- 将光标移到 CAD 模型上，直到要显示其名义值的特征以黄色亮显。例如：
- 单击线框以选择亮显的特征。该项目将显示为红色，其名义值将在“几何浏览器”选项卡中列出。
- 若要显示条目的详细信息，请单击
。例如：
注： 如果线框检查器在您选择的位置发现多个特征，则所有特征都会在“几何浏览器”选项卡中列出。
