使用几何浏览器更新次序项目的步骤

您可以使用“几何浏览器”选项卡通过 CAD 模型的名义值更新检测次序中的项目。

若要使用“几何浏览器”选项卡将 CAD 名义值应用于几何项目，请执行以下操作：

1. 选择“几何浏览器”选项卡。
2. 在检测次序中，选择要更新的项目。
3. 选择“原点”选项卡 >“鼠标关联”面板 >“线框检查器”。
4. 在 CAD 查看上单击鼠标右键，然后从关联菜单中选择测取模式。
5. 将光标移到 CAD 模型上，直到要使用其名义值的特征突出显示。

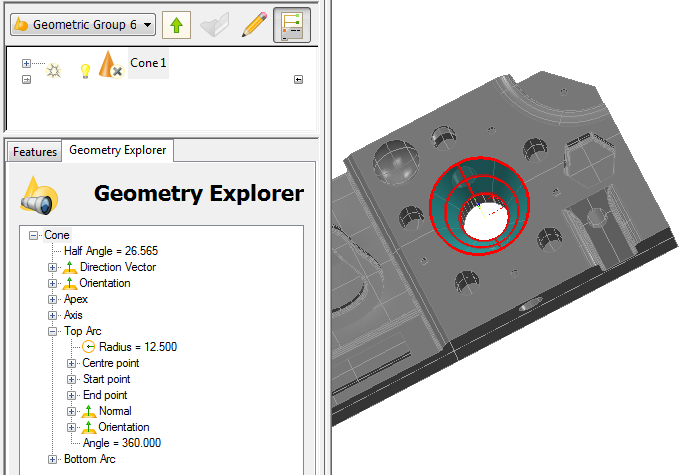

6. 单击线框以选择亮显的特征。该特征的名义值会显示在“几何浏览器”选项卡中。



7. 在“几何浏览器”选项卡中，单击要应用到选定项目的参数。您可以选择整个特征（例如，圆锥），或单击 以显示特征的详细信息，然后选择参数（例如，顶部圆弧的半径）。
8. 选择“编辑” 按钮，然后在相邻列表中选择要编辑的参数。列表的内容取决于在步骤 7 中所做的选择。例如，如果选择：
   • “圆锥”，系统将显示以下选项：



   • “顶部圆弧”的半径，系统将显示以下选项：



9. 单击“几何浏览器”选项卡上的 。PowerInspect 会在“特征”选项卡中显示项目的更新详细信息。
10. 单击“特征”选项卡上的 以保存更改。如果已使用“几何浏览器”选项卡更新项目，则状态窗格会确认更改。例如：
