仿真清角精加工刀具路径

1. 单击“查看”选项卡 > “视图”面板 > “ISO” > “ISO 1”以重设视图。
2. 单击“仿真”选项卡 > “ViewMill”面板 > “关”。该按钮将变为绿色，并且状态更改为“开”。
3. 要更轻松地查看刀具路径之间的差异，请单击：
   • “仿真”选项卡 > “ViewMill”面板 > “模式” > “固定方向”。
   • “仿真”选项卡 > “ViewMill”面板 > “阴影” > “彩虹”。
4. 在资源管理器中，右键单击 NC 程序“Cavity_Mold”，然后从关联菜单中选择“自开始仿真”。

   系统会在“仿真”选项卡 > “仿真路径”面板 > “条目”列表中自动选择 NC 程序，并启用“仿真控制”面板按钮。

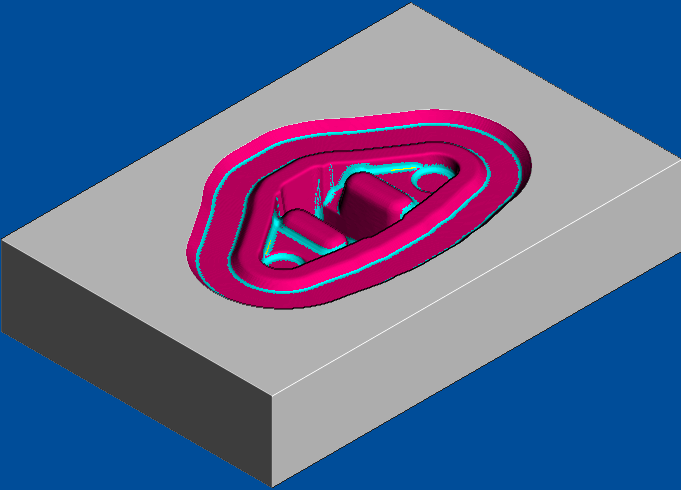

5. 单击“仿真”选项卡 > “仿真控制”面板 > “运行”，并让仿真运行到末端。

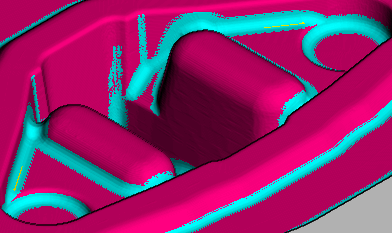

6. 放大加工区域以查看非相切曲面的清除。

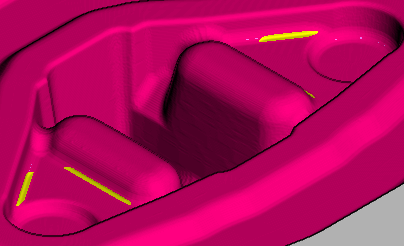

   这将与拐角中残留某些材料的上一精加工刀具路径进行比较。



7. 单击“仿真”选项卡 > “ViewMill”面板 > “退出 ViewMill”，然后选择“是”以停止仿真。“开”按钮变为“关”，并会显示标准 PowerMill 图形窗口。
