定义粗加工刀具几何形体

下一阶段涉及到选择刀具并定义其几何形体。本例使用 16 mm（5/8 英寸）的刀尖圆角端铣刀。

1. 在“模型区域清除”策略对话框中，单击 以显示“刀具”页面。

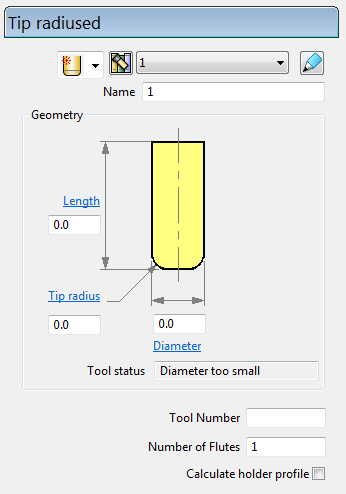

2. 在“刀具”页面上：
   1. 单击“刀具”区域中“创建刀具” 按钮旁边的 箭头。
   2. 从刀具列表中选择 ，以创建刀尖圆角端铣刀。
3. 在“刀具”页面上，单击 以显示“刀尖圆角端铣刀”对话框。

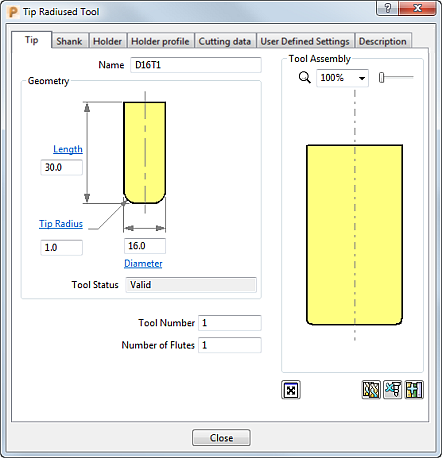

4. 在“刀尖圆角端铣刀”对话框中，输入：
   1. 名称：D16T1
   2. 长度：30 mm
   3. 刀尖半径：1 mm
   4. 直径：16 mm
   5. 刀具编号：1

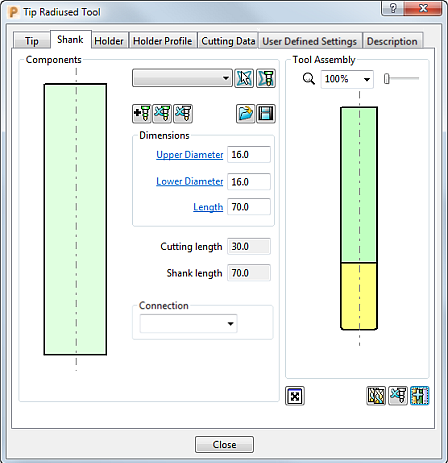

5. 选择“刀柄”选项卡，然后单击 以添加刀柄部件。输入：
   1. 顶部直径：16 mm
   2. 长度：70 mm

   “底部直径”自动默认为“顶部直径”。这对于当前刀具是可以接受的。



6. 单击“关闭”。

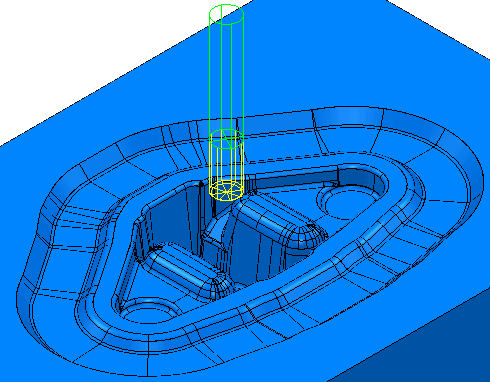

   刀具自动与 Z 轴对齐：



您可以查看和编辑已创建的刀具：

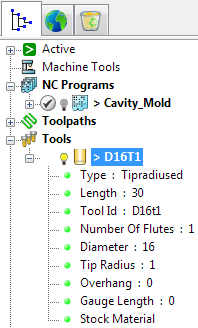

• 在资源管理器中，展开 以查看您已创建的刀具。展开刀具节点以查看刀具的特定详细信息。

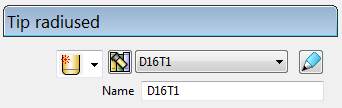

• 在“模型区域清除”对话框的“刀具”选项卡中：



• 在“刀具”选项卡上：
