定义残留粗加工刀具几何形体

您可以将残留粗加工刀具置于现有粗加工刀具上，但它需要更小的直径和更大的刀尖半径。

本例使用 10 mm（3/8 英寸）的圆角端铣刀。

1. 在“模型残留区域清除”对话框（“残留粗加工”刀具路径）中的“刀具”页面上，单击“编辑” 按钮。



2. 在“刀尖圆角端铣刀”对话框中，单击 可根据现有的粗加工刀具创建新的刀具条目。它的默认名称是 D16T1_1。
3. 将刀具重命名为 D10T2。

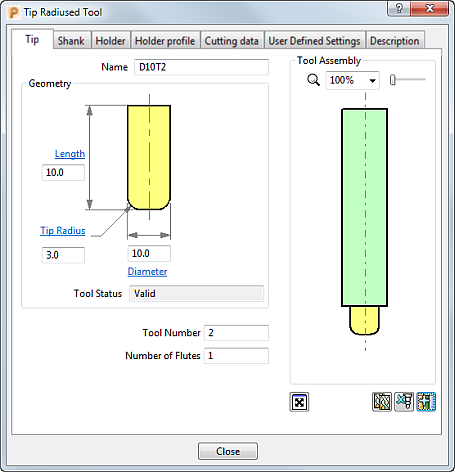

4. 在其他域中，输入：
   1. 长度：10 mm
   2. 刀尖半径：3 mm
   3. 直径：10 mm
   4. 刀具编号：2

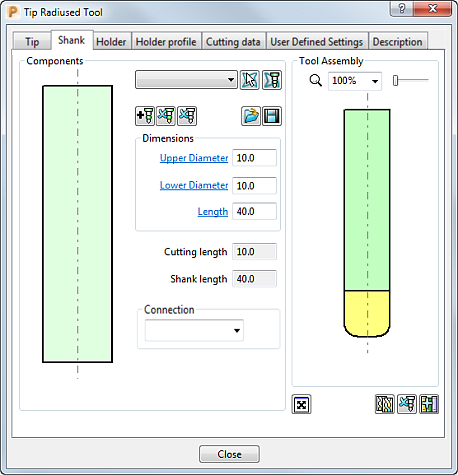

5. 选择“刀柄”选项卡并将这些值更改为：
   1. 顶部直径：10
   2. 长度：40

   “底部直径”自动默认为“顶部直径”。这对于当前刀具是可以接受的。



6. 单击“关闭”。

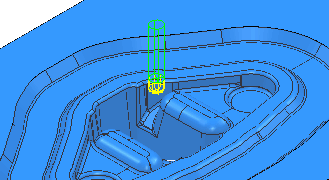

   要更清楚地查看残留粗加工刀具，请单击粗加工刀具路径和刀具的灯泡图标（将它们切换为 ）。此时不会显示（但不会删除）项目中的条目。
