已选曲面边界

“已选曲面边界”对话框会创建一个边界，该边界将刀具路径限制为仅在刀具可以到达的选定曲面内的区域执行。这意味着刀具路径能同时避免底切和触及相邻的未选定曲面。

单击“边界”选项卡 >“创建”面板 >“已选曲面”以显示“已选曲面边界”对话框。

该选项卡包含以下选项：

• 复制边界 - 单击可创建选定边界的副本。创建的新边界带有后缀“_1”。
• 锁定 - 单击此按钮可锁定边界，从而无法更改其参数。当边界处于锁定状态时，该按钮变为 ，而且所有参数域均变为“只读”。再次单击该按钮可解锁边界。这有助于保护可能花了一些时间计算出来的复杂边界。
• - 此图标指示您要创建的边界的类型（在本例中为已选曲面边界）。
• 名称 - 输入边界的名称。
• 顶部 - 如果边界紧贴任何垂直曲面的顶部边缘，则选中此选项。否则，请让其保持未选中状态，这样边界将紧贴底部边缘。
• 浮动 - 如果边界和使用该边界的任何刀具路径将浮在选定曲面的边缘之上，则选中此选项。

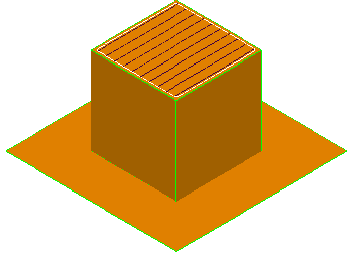

  • 浮动 -“关”（默认），此时边界和刀具路径如下所示：

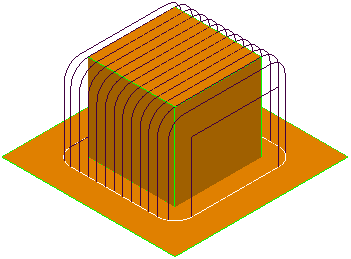

  • 浮动 -“开”，此时边界和刀具路径如下所示：



• 公差 - 使用以下选项域指定用于创建边界的“公差”和“余量”值。
  • 公差 - 输入值以指定计算边界时使用的公差。该值决定边界贴合基本几何形体的精确程度。
  • 余量 - 输入值以指定计算边界时应用的加工余量。使用单个余量可将该值用作所有方向上的刀具偏移。
  • 轴向余量 - 输入值以将加工余量指定为仅在刀轴方向上的刀具偏移。该值可控制加工用刀具的刀尖相对于实际刀具的位置。
  • 使用轴向余量 - 选择此选项可指定轴向余量。选择此选项会将“余量”域更改为“径向余量”。使用“径向余量”可将该值用作在径向上的刀具偏移。该值可控制加工用刀具相对于实际刀具的尺寸。
• 余量 - 单击可显示“部件余量”对话框的“曲面”选项卡。您可以使用“曲面”选项卡上的功能指定不同边界曲面的余量。
• 刀具 - 选择刀具路径使用的刀具。

  要创建新刀具，请从列表 中选择一个刀具，或从右侧列表中选择一个现有刀具。

• 剪裁边界 - 选择此选项可将边界限制为现有边界。
• 自动碰撞检查 - 选择此选项将启用在计算时自动检查边界的功能。选择后，系统会对刀具、刀柄和夹持进行碰撞检查。所得到的边界仅包含不碰撞的移动。这可能会导致边界中出现间隙。
• 毛坯 - 从列表中选择选项来指定是否允许刀具位于毛坯之外。
  • - 选择此选项将允许刀具中心移到毛坯之外。它只能延伸到毛坯之外不超过一个刀具半径的地方。



  • - 选择此选项会将刀具中心限制在毛坯边缘内。



• 允许边界专用 - 选择此选项可创建能成为专用边界的边界。边界仅在连接到刀具路径或残留模型时才会成为专用边界。专用边界连接到特定刀具路径，并且不能由任何其他刀具路径使用。要在其他地方使用同一个边界，您必须进行复制。
• 信息 - 将鼠标悬停在此按钮上可显示专用边界信息。
• 计算时应用编辑历史 - 选中此选项后，重新计算边界时会将编辑列表应用到边界。取消选中后，系统会使用此对话框上的选项重新计算边界，但不会应用编辑。
• 查看边界编辑 - 单击此按钮可显示边界编辑历史对话框，从中可以查看对边界所做的所有编辑。如果选定的曲面发生更改，系统会重新计算已选曲面边界。已选曲面边界的行为方式类似于刀具路径。这意味着它们会考虑计算时的选择状态。批处理边界使用创建时的选择状态。
• 应用 - 单击此按钮可使用对话框中的参数设置立即计算边界。
• 队列 - 单击此按钮可检查用于计算边界的所有参数是否合理。边界将添加到计算队列中，并且对话框会关闭。在 PowerMill 本应处于空闲状态时，系统会在后台计算边界。
• 接受 - 单击此按钮可存储边界参数。这将关闭对话框且不计算边界。如果需要，系统会自动计算边界。
• 取消 - 单击此按钮可关闭对话框且不存储边界参数。
