使用刀轴限界来限制刀具路径

最好通过示例来了解“刀轴方向角度限界”的效果。以下示例使用 Examples 文件夹中的 Knob.dgk。

1. 创建“参考线方向”为“V”的“曲面投影精加工”刀具路径。选择球形曲面并使用 10 mm 球头刀和“行距”5 创建刀具路径。将“刀轴”设置为“前倾/侧倾”，且“前倾”和“侧倾角”为 0。



   不要关闭“曲面投影精加工”对话框。

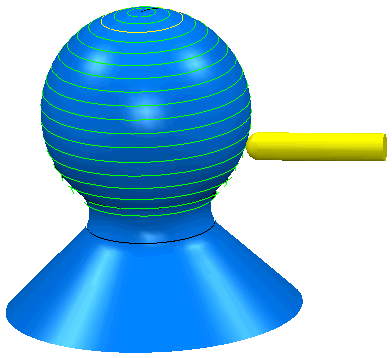

2. 将刀具附加到刀具路径（通过从单独的刀具路径关联菜单中选择“自开始仿真”），然后沿刀具路径移动刀具（使用 +CTRL+Shift），您可以在创建刀具路径时查看刀具的角度。要查看阴影刀具，请从单独的刀具关联菜单中选择“阴影”。
3. 单击 以创建此刀具路径的副本。
4. 在策略页面中，单击 以显示“刀轴”页面，然后选择“刀轴限界”选项以显示“刀轴限界”页面。
5. 在“刀轴限界”页面上：
   1. 为“模式”选择“删除刀具路径”。
   2. “仰角”的“开始”角度为 0，“结束”角度为 90。
6. 在图形窗口中，选择球形曲面，然后在“曲面投影精加工”对话框中单击“计算”以重新计算刀具路径。

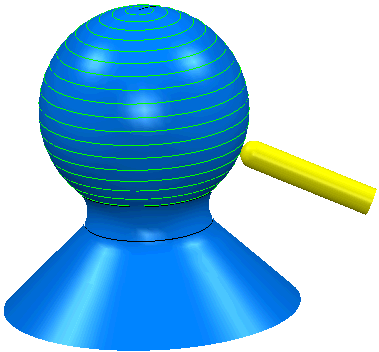

   系统只会创建刀具路径的一部分（直到达到“仰角”限界。）



7. 重复步骤 3 到 5，但是这一次在“刀轴限界”页面上，将“模式”更改为“移动刀轴”，将“仰角”的“开始”角度保留为 0，并将“结束”角度保留为 90。

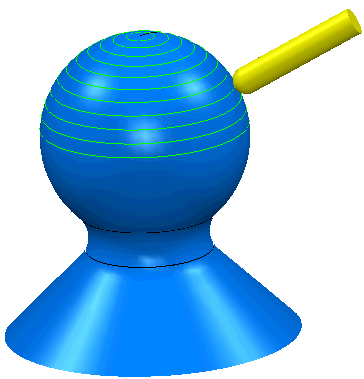

8. 重新计算“曲面投影”刀具路径。您将看到系统会创建刀具路径的更多部分，但刀具角度从不会超过限界。



9. 重复步骤 3 到 5，但是现在将“模式”改回“删除刀具路径”，将“仰角”的“开始”角度保留为 0，并将“结束”角度保留为 90。

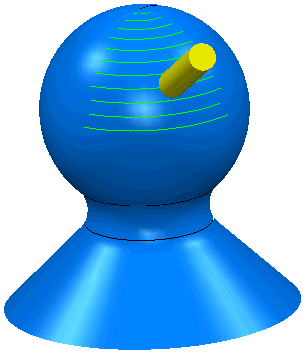

10. 更改“方位角”，使“开始”角度为 180，“结束”角度为 270。重新计算“曲面投影精加工”刀具路径。
