从线框几何形体创建复合曲线

本例说明如何从线框几何形体创建复合曲线。

本例使用通过 Examples 文件夹中的 5axis_with_holes.dgk 模型生成的已编辑边界。

1. 双击靠近点 的曲线以显示“曲线编辑器”选项卡。



2. 单击“曲线编辑器”选项卡 >“创建”面板 >“曲线”>“复合”以显示“创建复合曲线”工具栏。

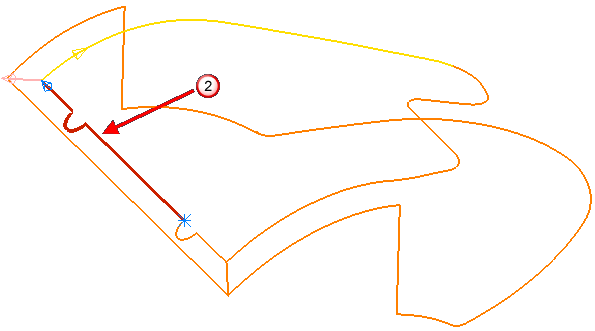

3. 单击靠近点 的曲线。



   • 红色表示选定的曲线。
   • 粉红色表示自动绘制遵循的曲线。
   • 黄色表示备选路线。

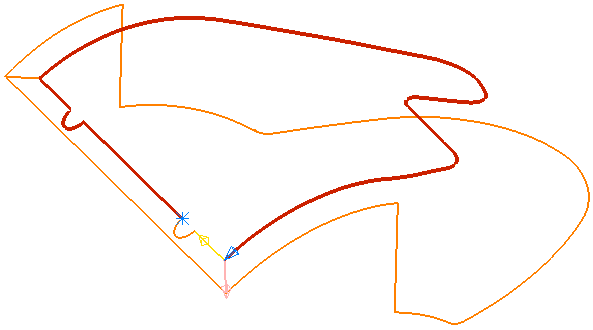

4. 单击黄色曲线。



5. 单击黄色曲线。

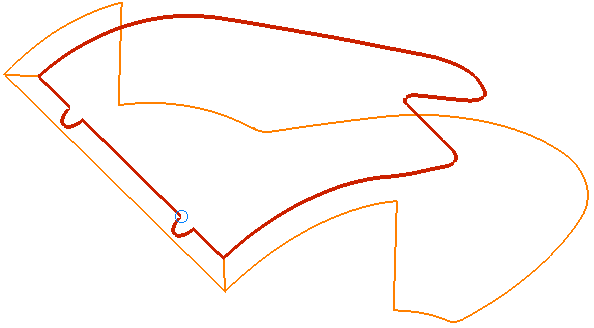

6. 单击“创建复合曲线”工具栏上的 。
7. 单击“曲线编辑器”选项卡 >“完成”面板 >“接受”。

注： 如果在步骤 3 之前已选择 作为“方向”，可单击“创建复合曲线”选项卡上的 来创建自动路径。
