直线投影精加工

使用“直线投影精加工”页面可将圆柱形参考线投影到模型。此圆柱的中心是参考线的焦点，且其由“方位角”和“仰角”滑块定义。参考线的范围通过高度限界和角度限界来描述。

通过此设置，您可以投影到非垂直线（通常为水平线）或从非垂直线投影。假设对位于一个平面上的半圆柱进行加工。向内投影会形成凸圆柱，向外投影会形成凹圆柱。90“仰角”会将投影线设为水平并沿着圆柱长度生成刀具路径段。

• 样式 - 选择一种样式以定义参考线的形状。
  • 线性 - 此项可生成直线参考线。



  • 圆形 - 此项可生成圆形参考线。



  • 螺旋 - 此项可生成螺旋参考线。选择此选项会更改参考线页面上的可用选项。



• 定位 - 输入 X、Y、Z 坐标以确定直线的开始点。
• - 单击可显示位置对话框。可使用该对话框手动输入坐标以及在图形窗口中查找项目。
• 方位角 - 输入直线在 XY 平面的角度。系统将测量逆时针方向绕 Z 轴旋转的角度，0 在 X 轴上。

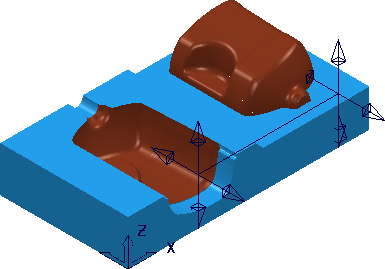

  • 0 表示沿着 X 轴



    注： 选择“显示”可查看构造线。

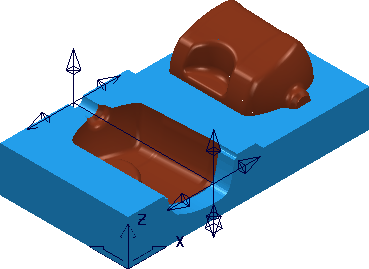

  • 90 表示沿着 Y 轴



    注： 这是此模型所需的方向。
  • 180 表示沿着 -X 轴。



• 仰角 - 输入直线相对于垂直轴 (Z) 的角度。

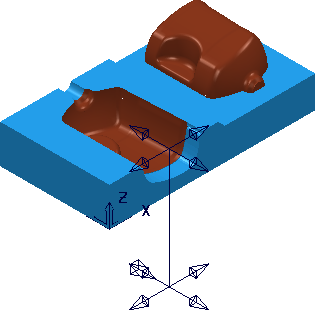

  • 0 表示垂直（沿 Z 轴向下）。



    注： 选择“显示”可查看构造线。
  注： 选择“显示”可查看构造线。
  • 90 表示水平（位于 XY 平面）。



    注： 这是此模型所需的方向。
• 方向 - 选择方向以确定进行加工的区域。

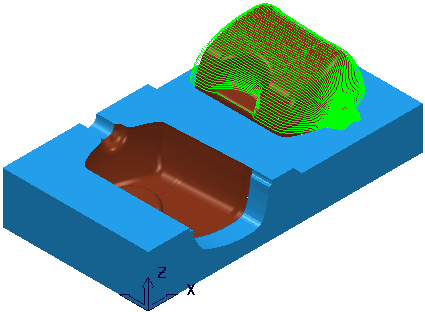

  • 向内 - 选择此项后，系统会加工芯部。在外部（可见）曲面上生成刀具路径。通常，轴位于零件内部。

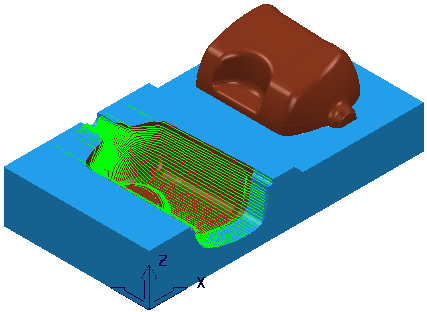

  • 向外 - 选择此项后，系统会加工内部圆倒角、孔或型腔。通常，轴位于零件外部。



• 公差 - 输入值以确定刀具路径贴合模型轮廓的精确程度。
• 余量 - 输入零件留下的材料量。
• 部件余量 - 单击可显示部件余量对话框，从中可以指定不同曲面的余量。
• 行距 - 输入连续加工路径之间的距离。

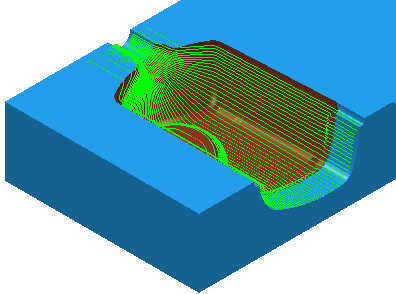

  注： 此选项仅当“样式”设置为“圆形”或“螺旋”时才可用。
• 角度增量 - 输入相邻路径之间的角度。

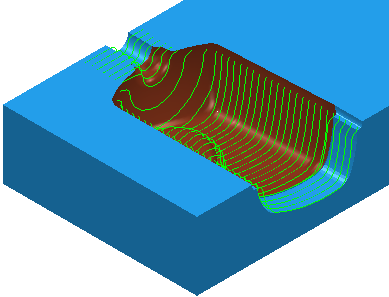

  注： 此选项仅当“样式”设置为“线性”时才可用。
• 预览 - 单击此按钮将依据投影形状生成快速预览刀具路径。
• 显示 - 选择此选项可显示预览参考线。
