使用“多重变换”对话框上的“圆形”选项卡可创建曲线的多次旋转。
变换方向由在“信息”工具栏中设置的主工作平面
、
或
确定。
该选项卡包含以下选项：
角度 - 输入变换中元素之间的角度。您也可以通过使用滑块，或指定元素“数值”来确定角度。
角度锁定 - 使用此项可确定是否自动计算旋转角度。- 计算 - 显示此项时，系统会显示由 PowerMill 计算的值。此项假设您需要整圆参考线（角度 = 360/数值）。
已编辑 - 显示此项时，系统会显示您（或其他用户）输入的值。单击 可将此值更改为自动计算的值。“角度”和“数值”的值独立起作用。这样您便可以创建部分圆而非整圆参考线。
和 的工作方式类似一个切换开关。
半径 - 输入值以定义参考线的半径。您也可以使用滑块来确定半径。- 半径锁定 - 选择此项可确定是否自动定义旋转半径。
- 计算 - 显示此项时，系统会显示由 PowerMill 计算的值。半径是指从旋转中心（由
定义）到曲线组中心的距离。 - 已编辑 - 显示此项时，系统将显示您或另一用户输入的值。单击 可将此值更改为自动计算的值。

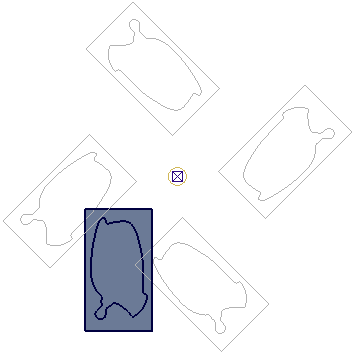

顺时针 - 单击此按钮可将变换顺时针旋转“角度”的一半。单击此项可更新“偏移角”。例如，进行以下原始变换：
单击

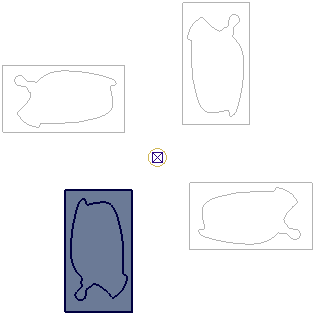

以将其更改为：
并将“偏移角度”更新为 -45
。
逆时针 - 单击此按钮可将变换逆时针旋转“角度”的一半。单击此项可更新“偏移角”。
工作平面原点 - 选中时，激活工作平面是原点。如果没有工作平面处于激活状态，则世界坐标系是原点。
边界方框原点 - 选中时，原点是包含所有条目的边界方框的中心。
移动原点 - 选中时，可以通过拖动以图形方式移动原点，或者通过使用
、
或
以及状态栏中的
输入坐标来进行移动。
数量 - 输入值以指定圆形参考线中的条目数量。如果角度锁定为 ，编辑此框会更新角度。如果角度锁定为 ，“角度”和“数值”将独立运作。最好通过示例来了解这些设置如何交互。如果：- “角度”为 60
- 选中 。
PowerMill 会自动计算“编号”(6)。
如果：
- “编号”为 5
- 选中 。
PowerMill 会自动计算“角度”(72
)。
如果：
- “角度”为 60
- 选定的
- “编号”为 5。

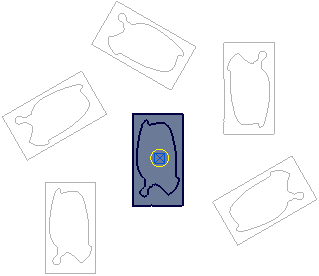

PowerMill 会计算部分圆形参考线。
- “角度”为 60
- 偏移角度 - 这将确定变换的开始角。

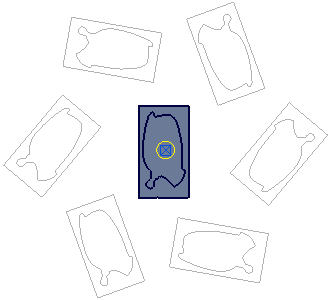

“偏移角”为 0

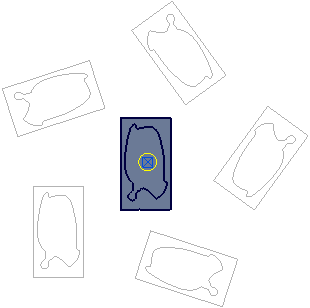

：“偏移角度”为 20
：
- 旋转 - 这将确定围绕变换是旋转还是移动曲线。
旋转并复制：

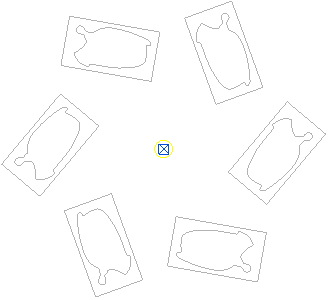

旋转并移动：
- 中心元素 - 这将在圆心创建曲线的额外副本。

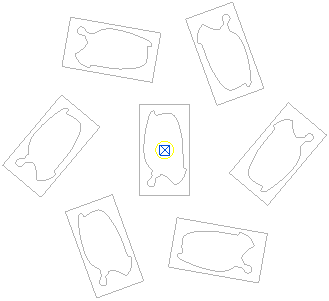

已选“中心元素”：

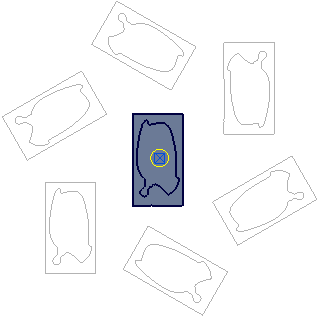

取消选择“中心元素”：
- 分类 - 指定在资源管理器中新建曲线的顺序。 顺时针 - 单击此按钮可按顺时针方向创建复制的条目。 逆时针 - 单击此按钮可按逆时针方向创建复制的条目。
有关详细信息，请参见圆形变换示例。该示例说明如何使用圆形参考线在刀具路径上创建多次旋转，但原理对于曲线是相同的。
