曲线

从“曲线”菜单中选择选项以创建 Bézier 曲线、复合曲线、椭圆、螺旋、3D 螺旋或平面截面。

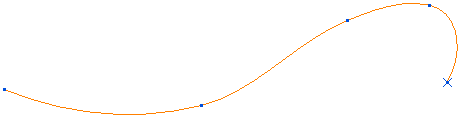

• Bézier 曲线 - 单击此按钮可创建 Bézier 曲线。可以通过交互方式或通过输入坐标来定义曲线。

  这将通过连接用户指定点来创建曲线。



  Bézier 曲线为参数化三次曲线。两点之间的曲线部分为一跨。每跨由开始和结束点、始端和末端切线、开始和结束幅值定义。创建曲线时，两跨之间是连续相切的。

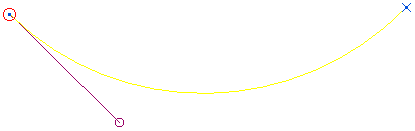

  如果选择曲线，然后选择曲线上的某个点，则系统会显示该点、切线和幅值。



  编辑曲线可让您：

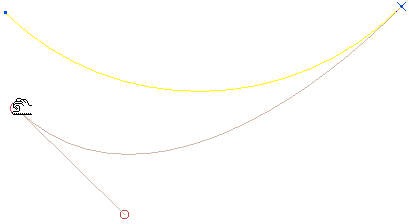

  移动开始/结束点：

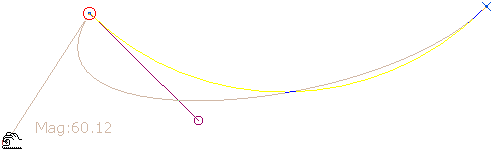

  更改切线方向：

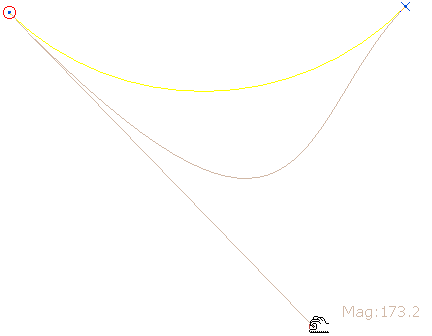

  更改切线幅值：



  有关详细信息，请参见“创建 Bézier 曲线示例”和编辑 Bézier 曲线。

• 复合曲线创建器 - 单击此按钮可显示“创建复合曲线”工具栏。可使用该工具栏从现有曲线和曲面创建复合曲线。
• 椭圆 - 单击此按钮可通过指定椭圆的中心、长轴长度和短轴长度来创建椭圆。
• 螺旋 - 单击此按钮可通过指定始端半径、末端半径和圈数来创建螺旋。
• 3D 螺旋 - 单击此按钮可通过指定高度、节距、圈数和半径来创建螺旋。
• 平面截面 - 单击此按钮可通过平面截面创建曲线。
• 纺锤线轮廓 - 单击此按钮可通过旋转曲面创建轮廓曲线。
