创建刀具夹持 (EX)

本例说明如何为特定刀具创建夹持。

1. 从单独的“刀具路径”菜单中，选择“设置”。
2. 选择“刀具”对话框的“夹持”选项卡。
3. 单击“增加部件” 按钮，以添加刀具夹持的第一部分。
4. 在“夹持”选项卡的“尺寸”区域中输入以下值。
   1. 顶部直径 - 60
   2. 底部直径 - 30
   3. 长度 - 60
   4. 伸出 - 85
5. 单击“增加部件” 按钮，以添加刀具夹持的第二部分。
6. 在“尺寸”区域中输入以下值。
   1. 顶部直径 - 60
   2. 底部直径 - 60
   3. 长度 - 40
7. 单击“增加部件” 按钮，以添加刀具夹持的第三部分。

   确保先在“部件”区域中选择刀具夹持的第二部分（以浅粉红色部件表示），然后再添加第三部分。否则，下一个部件会添加在其下方，而非上方。

8. 在“尺寸”区域中输入以下值。
   1. 顶部直径 - 110
   2. 底部直径 - 60
   3. 长度 - 50
9. 单击“增加部件” 按钮，以添加刀具夹持的第四部分。

   确保先在“部件”区域中选择刀具夹持的第三部分（以浅粉红色部件表示），然后再添加第四部分。否则，下一个部件会添加在其下方，而非上方。

10. 在“夹持”选项卡的“尺寸”区域中输入以下值。
    1. 顶部直径 - 110
    2. 底部直径 - 110
    3. 长度 - 50

    要编辑单个夹持部件，请在“部件”区域中选择要编辑的夹持部分。已选部分变为浅粉红色，其值将显示在“尺寸”区域中，以供编辑。要删除单个夹持部件，请在“部件”区域中选择要删除的夹持部件，然后单击“删除夹持部件” 按钮。

11. 单击“关闭”。

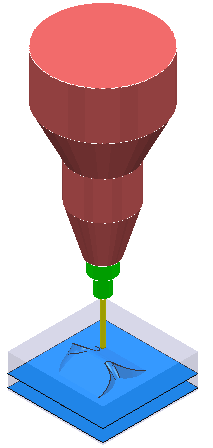

    刀具、刀柄和刀具夹持将显示在图形窗口中：
