使用标记点创建复合曲线

本例说明如何创建受标记点限制的复合曲线。您可以在任何复合曲线上设置最多两个标记点。

本例使用通过 Examples 文件夹中的 5axis_with_holes.dgk 模型生成的已编辑边界。

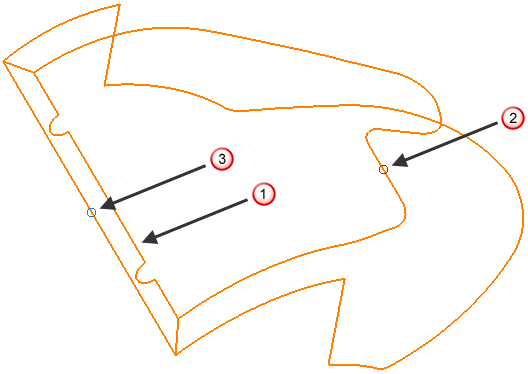

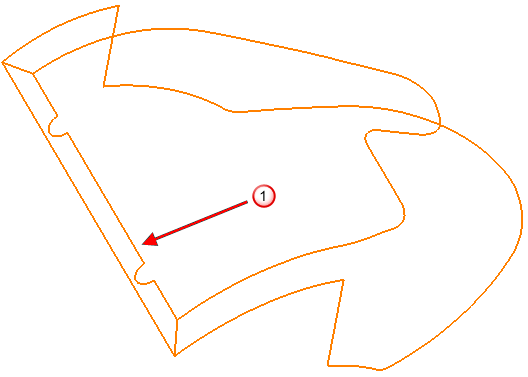

1. 双击靠近点 的曲线以显示“曲线编辑器”选项卡。



2. 单击“曲线编辑器”选项卡 >“创建”面板 >“曲线”>“复合”以显示“创建复合曲线”工具栏。



3. 单击第一个“标记点” 按钮。
4. 单击靠近点 的曲线。系统会在选定点处放置一个红色圆圈。



   要删除标记点，请单击第一个“标记点” 按钮，然后单击该标记。

   如果圆圈为蓝色，则表示您选择了第二个“标记点”按钮，而不是第一个。

5. 单击第二个“标记点” 按钮。
6. 单击靠近点 的曲线。系统会在选定点处放置一个蓝色圆圈。
7. 单击靠近点 的曲线。

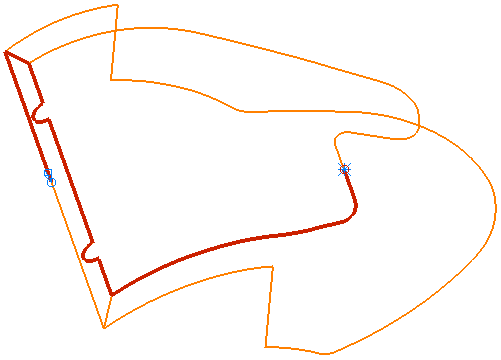

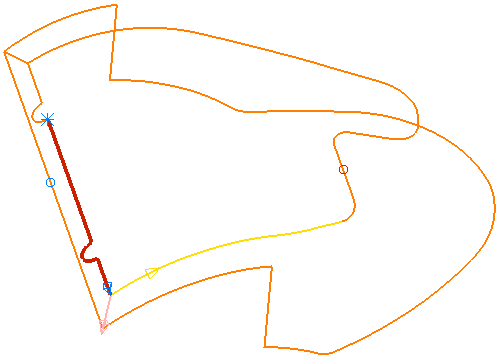

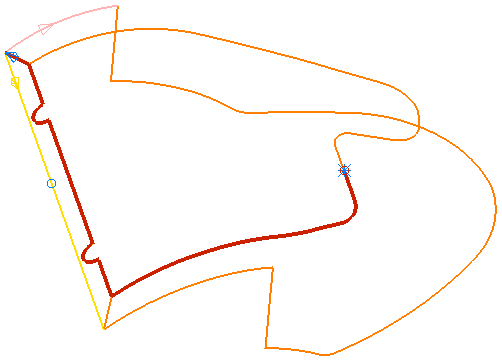

8. 单击黄色曲线。复合曲线创建器会延伸至第一个标记点 。然后，它会反转并继续延伸至下一个分支点 。



9. 单击粉红色的曲线。

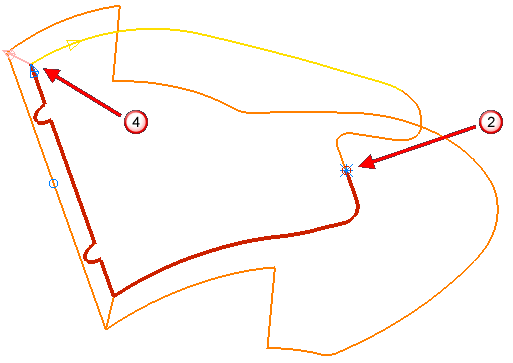

10. 单击黄色曲线。复合曲线创建器会延伸至第二个标记点，然后停下。



    如果您选择不触及标记点的路线，PowerMill 会忽略标记点。

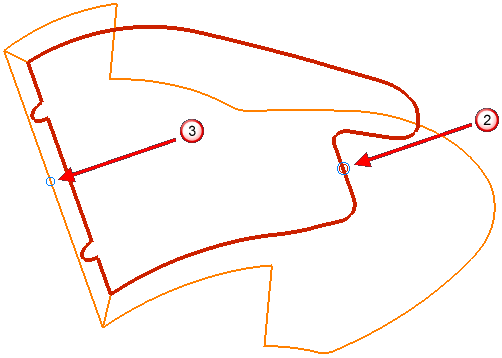

    第一个标记点显示闭合复合曲线的开始点和结束点。

    第二个标记点，系统会将其忽略。

11. 单击“创建复合曲线”工具栏上的 。
12. 单击“曲线编辑器”选项卡 >“完成”面板 >“接受”。
