使用“剖面线”工具栏创建阶梯剖面线

创建阶梯剖面线的步骤：

1. 单击“绘图”选项卡 >“视图”面板 >“剖视图”。
2. 单击“信息”对话框中的“确定”，以显示“剖面线”工具栏：



3. 选择用于创建剖面线的模式：
   • 选择“设置特征识别” 按钮可创建穿过特征的剖面线。
   • 取消选择“设置特征识别” 按钮可创建穿过点的剖面线。

   您可以创建阶梯剖面线以包含特征和/或点。

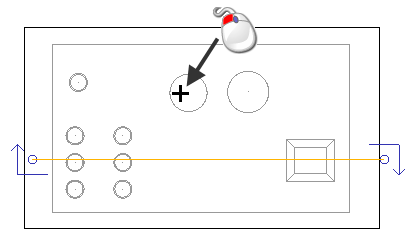

4. 单击以创建点，或单击视图中的某个特征以创建剖面线：



5. 单击另一个特征或创建另一个点以在剖面线中创建阶梯：

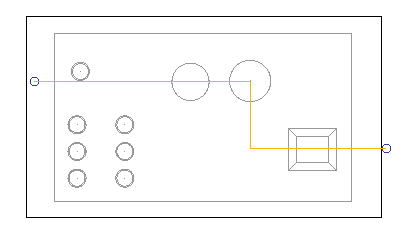

   剖面线将被绘制，并以阶梯形式自动穿过已选的每个特征或点：



6. 根据需要继续单击其它特征或点以创建阶梯剖面线。
7. 单击 以接受更改并关闭工具栏。

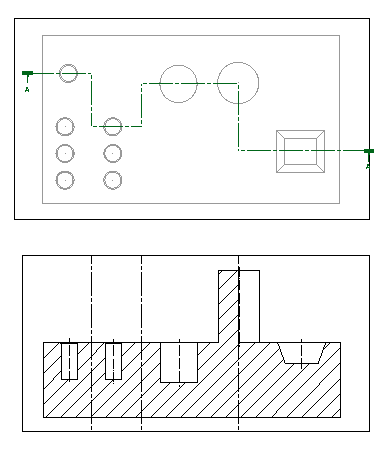

   系统将自动开始创建剖视图，供您在绘图上将剖视图放置到位；如下例所示：
