使用此选项可为模型应用厚度阴影。厚度阴影可用于可视化实体的厚度。这有助于识别模型中的薄区域。

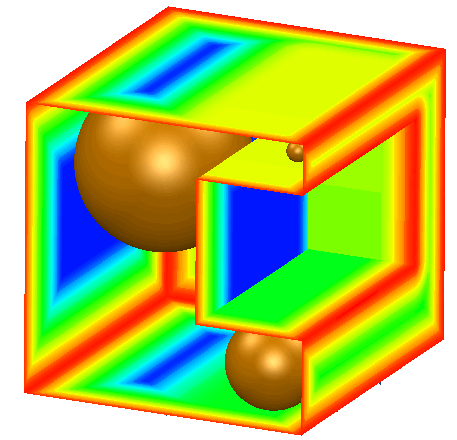

厚度通过实体内一个尽可能大且未穿过任何曲面的球测量。当该球绕实体内部滚动时，它会根据需要增大或收缩以填充可用的空间。以下模型的前面已被切掉，以显示测量球绕内部的滚动。
使用厚度阴影的步骤：
- 选择实体模型。
- 单击“可视化”选项卡 >“阴影”面板 >“厚度”。
计算厚度时会有暂停；所用的时长取决于模型的大小。
- 使用“厚度色标”对话框可以动态重标厚度显示的颜色：
- 最大厚度 - 模型中厚度比此框中显示的值大的区域以蓝色显示。使用滑块调整该值可以更改模型的着色。
- 最小厚度 - 模型中厚度比此框中显示的值小的区域以红色显示。使用滑块调整该值可以更改模型的着色。
中间厚度根据对话框中的色标来表示。
- 创建截面 - 您可以创建模型区域的动态线框截面。
创建截面之前，请确保已定义相关平面。创建截面所通过的平面是激活工作平面（如果已选）或单击“创建截面”时图形窗口中的平面。
选择“创建截面”会显示“动态截面”对话框。截面的位置可以使用对话框上的滑块更改。在右侧的示例中，滑块设置为 50% 的位置。
实体曲面上的每个点处显示的颜色表示球在接触该点时球的直径：
