“旋转”对话框

双击某个旋转曲面（或实体），并使用“旋转”对话框的选项卡进行编辑：

“尺寸”选项卡

使用此选项卡可指定旋转的尺寸：

• 名称 - 编辑已选旋转的名称。
• 角度 - 编辑绕轴旋转线框对象的角度。例如：

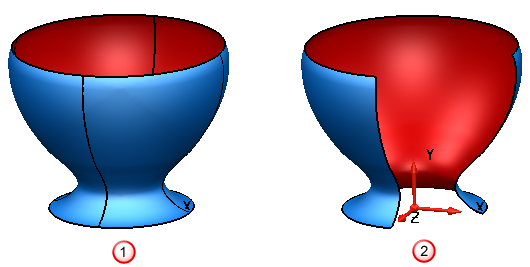

  角度 = 360

  角度 = 270

  注： 如果使用的是旋转实体，则可以使实体开放或闭合。
• 反转方向 - 反转旋转方向，使外侧变为内侧，内侧变为外侧。

“工作空间”选项卡

使用此选项卡可以按照与“标准体素曲面”对话框 -“工作空间”选项卡相同的方式编辑旋转的工作空间选项。

“绘制”选项卡

使用此选项卡可以编辑旋转线框：

• 复制绘制 - 单击此按钮可向模型增加复制的复合曲线。“信息”对话框将会显示以确认复制。
• 替换绘制 - 单击此按钮可替换绘制曲线。使用“替换绘制”对话框可选择要替换的曲线：



• 编辑绘制 - 单击此按钮可编辑线框。

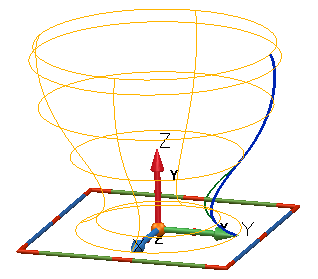

  下例用来说明如何编辑以下线框：



  1. 单击“编辑绘制”。

     系统将显示线框绘制和“曲线工具”选项卡。对话框上将显示 和 按钮。

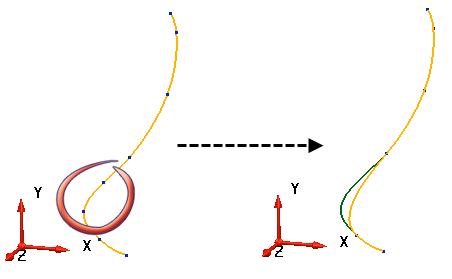

  2. 使用图形手柄或“曲线工具”选项卡上的选项删除两个点。



  3. 完成线框编辑之后，单击 以接受编辑，或单击 取消编辑。



  注： 如果使用基于约束的绘制特征创建了线框对象，单击“编辑绘制”将会打开绘制模式。这使您可以使用“线框”选项卡 >“绘制约束”面板编辑线框对象。
