创建填充边缘曲面

创建曲面以填充曲面上已选点之间的间隙的步骤：

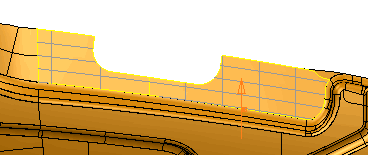

1. 选择要使用的曲面，例如：



2. 单击“曲面”选项卡 >“制造”面板 >“工具”>“填充边缘”。

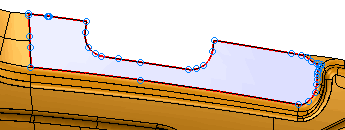

   边缘区域的点将显示在模型上：

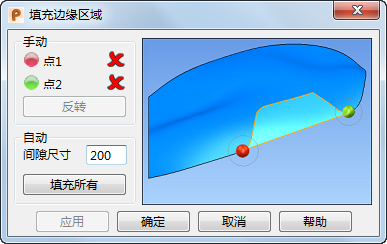

3. 使用“填充边缘区域”对话框以使用手动或自动选项来创建曲面：



使用“手动”选项的步骤：

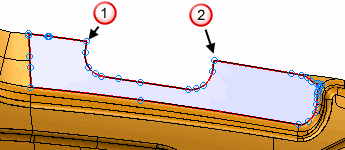

1. 在曲面上选择“点 1”和“点 2”，如 和 所示：

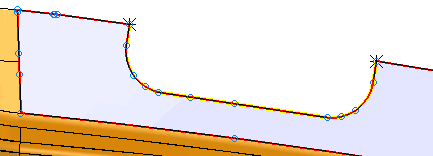

   做出有效选择后，这些图标将从 更改为 ，并且填充边缘将会高亮显示：

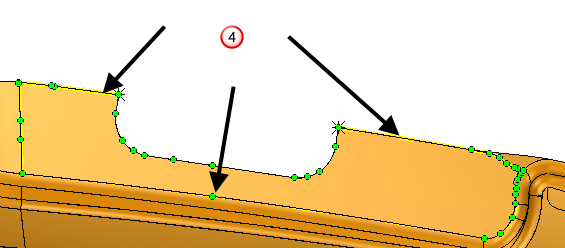

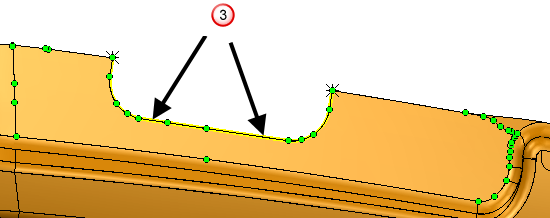

   使用“填充边缘区域”对话框中的“反转”选项在已选点的最短路径 和最长路径 之间切换。创建的曲面取决于您选择的路径：





2. 单击“应用”。



使用“自动”选项的步骤：

1. 将“间隙尺寸”调整到要填充的间隙的最大尺寸。

   大于“间隙尺寸”的间隙不会填充。

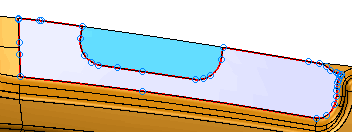

2. 单击“填充所有”可填充所有小于“间隙尺寸”的间隙。
3. 单击“确定”。
