分模面和拔模面在材料变形应用的部件和工具设计中发挥着重要作用。在大多数模具或冲压应用中，创建自然分模线，并设计加工分模面至关重要。大多数情况下，必须在模具或冲压的曲面中使用拔模角度，以便提取产品。

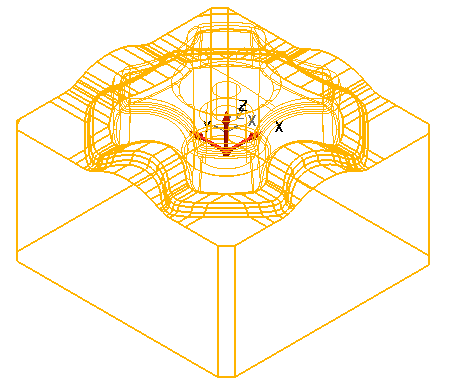

在 PowerShape 中，可以创建分模面和拔模面。该产品还将提供向导，帮助您创建单个连接实体的模具。
分模线
曲面的自然分模线或阻挡边界是围绕曲面的线，且沿绘制轴（即，模具或冲压的打开方向）查看曲面时，曲面会从视距中消失
。
PowerShape 可以自动查找自然分模线并生成新的曲线来表示该线。有关更多详细信息，请参见创建拔模曲线。或者，您可以通过从现有几何形体（例如，曲面的边）创建复合曲线来指定一条曲线。有关更多详细信息，请参见通过跟踪创建复合曲线。
分模面

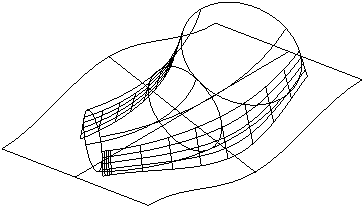

分模面是使用分模线创建的曲面，也称为“径流”曲面。
拔模面

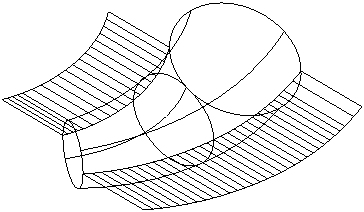

拔模面是将模型以小角度投影到分模面的曲面，如下图所示。拔模角可保证部件与模具型腔分离。
