创建挤出实体

通过挤出单个或多个线框或文本对象，可以创建实体。

挤出实体的编辑方式与标准体素实体相同。

如果要将挤出实体剪切为另一个实体，我们建议您使用“剪切”命令，而不是挤出实体。类似地，如果要通过向当前实体增加挤出实体来创建凸台，我们建议您使用“凸台”命令。

创建挤出实体的步骤：

1. 选择要挤出的线框或文本对象。

   以下示例显示了一条复合曲线：



2. 单击“实体”选项卡 >“创建”面板 >“挤出”。

   如果选择了单个线框或文本对象，则该对象将被挤出以形成实体：



   这与创建挤出曲面类似，只是当线框对象是平面并且闭合时，将会向实体增加前套。

   实体显示在实体特征树中。如果模型中没有激活实体，则该实体将成为激活实体。否则，它将成为未激活实体。

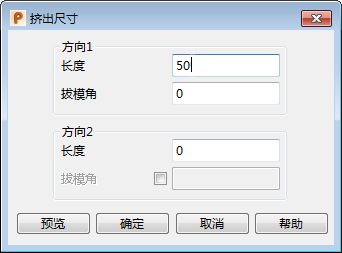

   如果选择了多个线框或文本对象，则“挤出尺寸”对话框将会显示。使用此对话框可以设置挤出实体的尺寸。



   例如：

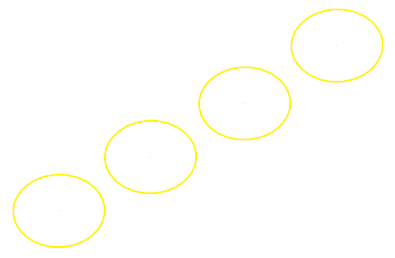

   1. 选择下列线框对象：



   2. 为挤出实体输入以下值：

      方向 1 - 长度 - 这是挤出长度。如果“方向 2”下的“长度”的值不为零，则挤出长度可以为零。

      拔模角 - 这是挤出实体的基础曲线与另一端的曲线之间的拔模角。此角度通过垂直于曲线的主平面或最佳拟合平面的轴来测量。

      方向 2 - 长度 - 激活平面以下的挤出长度。

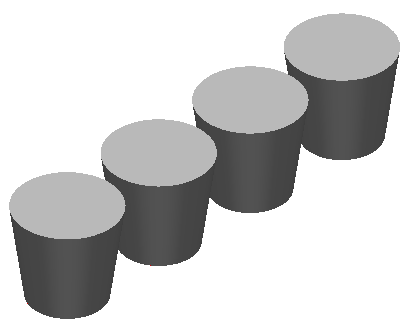

   3. 单击“预览”查看挤出实体：

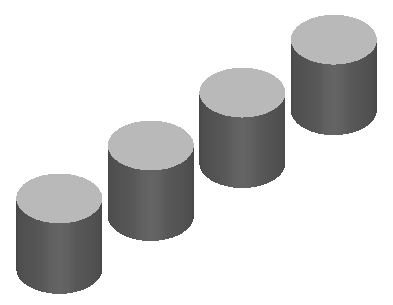

      您可以更改“长度”和“拔模角”的值，然后再次单击“预览”以更新实体：


   4. 单击“确定”接受预览并关闭对话框。
