创建标准体素实体

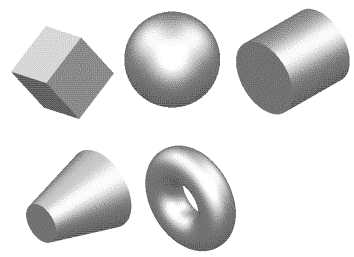

在 PowerShape 中，可以快速创建由几个简单参数定义的实体。这些实体被称为标准体素实体，类似于标准体素曲面：

创建实体标准体素的步骤：

1. 单击“实体”选项卡 >“创建”面板，并选择标准体素类型：
   • 圆柱
   • 圆锥体
   • 球面
   • 圆环面
   • 弹簧
   • 块
2. 在屏幕上输入位置以创建所需类型的默认标准体素实体。

   实体在实体特征树中显示为实体，且标记可见。

   如果模型中没有激活实体，则该实体将成为激活实体。否则，它将变成未激活实体。

   可以通过输入多个位置创建同一类型的多个实体。

   如果要创建不同的标准体素实体，请从“实体”选项卡 >“创建”面板上选择实体；光标将发生变化以指示要创建的实体类型。

   要退出标准体素创建，请单击快速访问工具栏上的 。

3. 如果需要，可使用图形手柄编辑创建的实体。或者，从上下文菜单选择“修改”或双击标准体素实体，然后使用标准体素对话框编辑实体。

或者，使用命令窗口指定标准体素的尺寸，然后再输入原点。

例如，要创建一个原点位于 0 0 0 位置的矩形块，在命令窗口中键入以下内容：

create solid block

length 45

width 67.89

height 43

0 0 0

如果不指定尺寸，将使用默认值。

可以使用命令窗口指定下列尺寸：

radius

width

length

height

minor_radius

major_radius

base_radius

top_radius

还可以通过曲面创建标准体素实体，方法是：挤出；通过线框或文本项目创建旋转；或挤出区域。
