使用文件诊断的示例

使用文件诊断的步骤：

1. 确保损坏模型是唯一打开的模型。
2. 选择“文件”>“信息”>“文件诊断”以显示标准的“文件诊断”对话框。

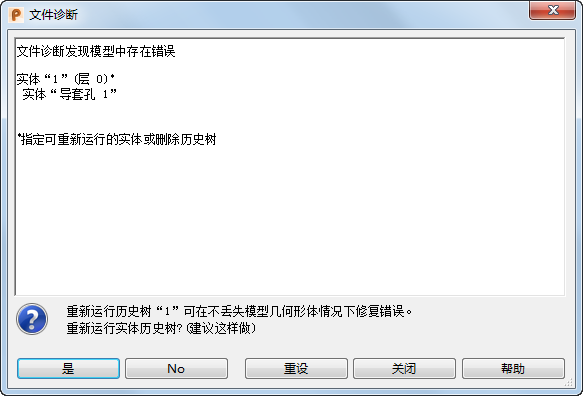

3. 单击“运行”。文件诊断将尝试识别问题并使用此对话框来告知模型的问题所在：



4. 单击 “另存为”。这是推荐的选择，以便您可以进行安全复制。



   该对话框将显示建议的修复。

   文件诊断提供的修复类型取决于模型中检测到的错误。文件诊断会尽可能提供不删除模型几何形体的修复，例如重新运行或删除实体历史树。

警告： 虽然重新运行实体历史树可以修复某些问题，但某些错误可能会导致 PowerShape 挂起或崩溃。如果发生这种情况，请执行以下操作：
1. 重启 PowerShape。
2. 重新加载修复之前保存的模型（步骤 4）。
3. 运行文件诊断，并在要求重新运行实体时选择“否”。
4. 现在，您可以选择保留曲面几何形体（但会丢失实体历史树）或保留尽可能多的历史树（但会丢失树中的某些特征）。

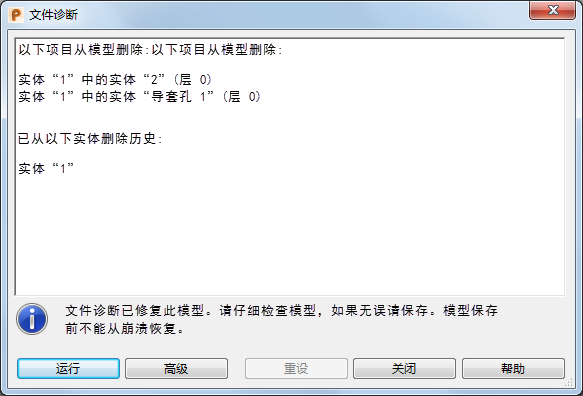

在该过程结束时，文件诊断会列出已被删除以修复模型的所有几何形体。


5. 单击“关闭”退出文件诊断。
6. 仔细检查模型，如果对修复感到满意，则保存模型。
   注： 保存修复的模型前不能从崩溃恢复。
