使用实体诊断器

使用实体诊断器可查找并修复实体中的缺陷。以下项均归类为缺陷：

• 孔
• 重叠
• 自相交
• 曲面的坏修剪

这些缺陷需要删除，因为它们会导致进一步的实体特征操作失败。

使用实体诊断器的步骤：

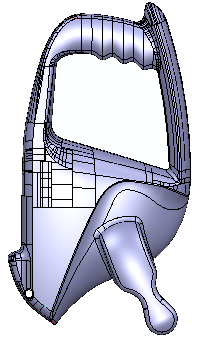

1. 选择要检查缺陷的实体。
2. 单击“实体工具”选项卡 >“修复”面板 >“实体诊断器”。
3. 使用“实体诊断器”对话框可以通过删除孔并修复对缺陷曲面的修剪，来修复实体中的所有缺陷：

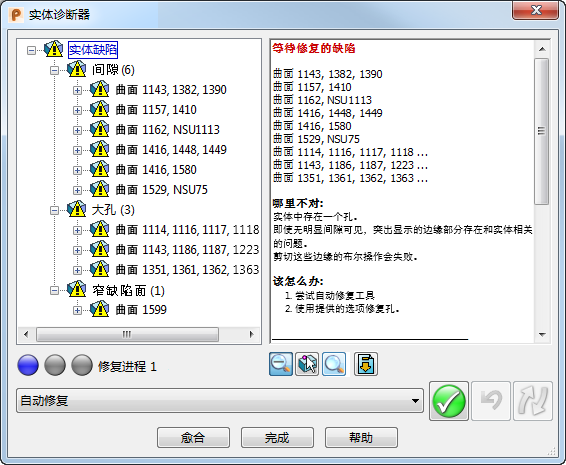

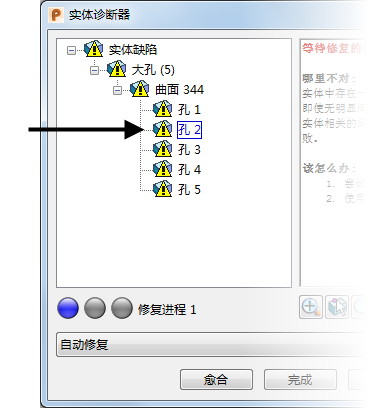

• 缺陷树 - 此选项可列出实体中的缺陷。可以在“缺陷树”或模型窗口中选择缺陷。如果在缺陷树中选择了缺陷，它将在模型中高亮显示。也可以在模型中选择缺陷，使其在树中高亮显示。



  例如：

  1. 在“缺陷树”中单击该缺陷。



  2. 在模型中单击缺陷注释。



• 缺陷信息 - 此选项描述已选缺陷。



  提供了以下缺陷信息：

  • 问题 - 此选项显示对缺陷的描述。
  • 解决方法 - 此选项提供建议的修复过程。
  • 失败的修复操作 - 此选项列出已失败的修复操作。
• 缩放 - 单击此按钮可放大模型以放大已选缺陷的视图。缩小可查看整个实体。
• 缺陷显示 - 选择您希望以何种方式在模型窗口中显示缺陷。
  • 显示所选缺陷区域 - 此选项可在模型窗口中显示所选缺陷。
  • 显示所有缺陷区域 - 此选项可在模型窗口中显示所有缺陷。
  • 显示受影响的区域 - 当前不可用。有待未来开发。

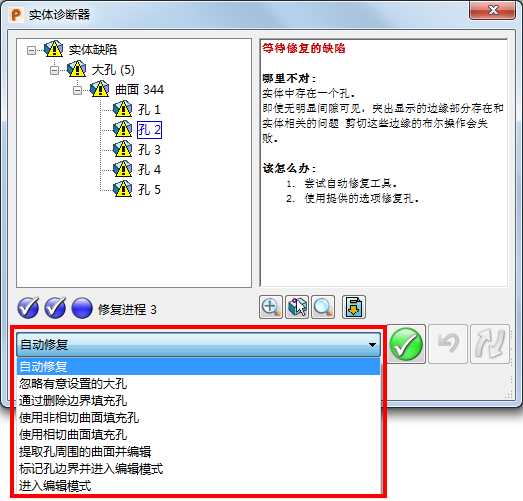

• 修复选项 - 从可用修复操作列表中选择修复选项。有关更多详细信息，请参见修复选项列表。默认选项为“自动修复”。根据所选的修复选项，系统将显示“诊断编辑”工具栏。
• 应用 - 单击此按钮可应用修复选项。
• 撤消 - 单击此按钮可撤消上一个修复选项。
• 重新检查 - 单击此按钮可检查实体中的缺陷。
• 高级 - 当前不可用。有待未来开发。

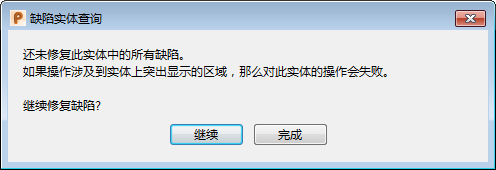

• 完成 - 单击此按钮可关闭对话框并检查缺陷。如果发现缺陷，则会显示“缺陷实体查询”对话框：



  • 继续 - 单击此按钮可打开“实体诊断器”对话框，以继续修复缺陷。
  • 完成 - 单击此按钮可接受“实体诊断器”所做的更改。
