使用实体诊断器的示例

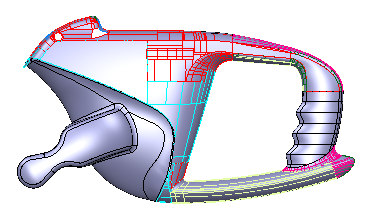

以下模型用于说明如何创建无缺陷实体。

1. 单击“开始”选项卡 >“选择”面板 >“所有曲面”。
2. 单击“实体”选项卡 >“创建”面板 >“通过项目”>“通过曲面/网格”。
3. 对“创建密封向导”单击“否”。
4. 单击“实体工具”选项卡 >“修复”面板 >“实体诊断器”。

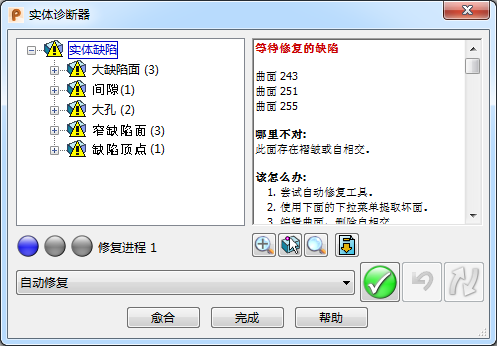

   系统将显示“实体诊断器”对话框：



   第一组缺陷在缺陷树中处于选中状态，并显示在模型上。



5. 选择“间隙 (1)”。
6. 在“修改选项”下拉列表中单击“提取间隙周围的曲面并编辑”。
7. 单击“处理已选缺陷”。
8. 在模型窗口中放大间隙周围区域并选择 3 个曲面，如下图所示。



9. 单击“删除”。
10. 单击“开始”选项卡 >“选择”面板 >“所有曲面”。
11. 在“诊断编辑”工具栏上单击“接受”。



12. 单击“极小缺陷曲面 (3)”。
13. 在“修改选项”下拉列表中单击“删除曲面”。
14. 单击“处理已选缺陷”。
15. 单击“重新检查实体缺陷”。
16. 单击模型中缺陷的“间隙”标签。
17. 在“修改选项”下拉列表中单击“提取间隙周围的曲面并编辑”。
18. 单击“处理已选缺陷”。
19. 在“诊断编辑”工具栏上单击“接受”。



20. 在“缺陷树”中单击“间隙 1”。
21. 在“修改选项”下拉列表中单击“使用相切曲面填充间隙”。
22. 单击“处理已选缺陷”。
23. 单击“重新检查实体缺陷”。

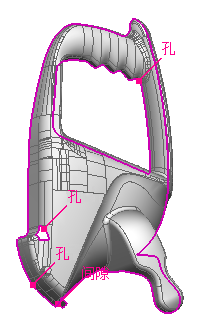

    实体的外缘现在标记为孔。



24. 在“修改选项”下拉列表中单击“忽略有意设置的大孔”。
25. 单击“处理已选缺陷”。
26. 单击“完成”。
