创建修剪线

修剪线是表示边缘零件在成形之前的平坦体积的曲线。零件将逐个弯曲进行展开，以生成定义其周长的展开图案。然后，该曲线将投影到工艺补充面。从钣金切割边缘零件，随后将其弯曲到最终形状或方向时，该设置非常有用。

注： 若要访问修剪线模块，请选择“向导”选项卡 >“Toolmaker 开”以打开 Toolmaker。

创建修剪线的步骤：

1. 创建工艺补充面。
   注： 有关详细信息，请参见“曲面造型”部分。
2. 单击“线框”选项卡 >“通过选择”面板 >“包裹”>“修剪线”。

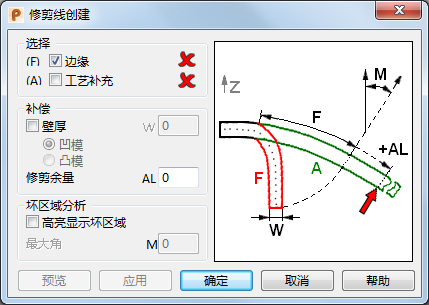

   系统将显示“修剪线创建”对话框：



3. 使用该对话框中的选项创建修剪线：

   选择

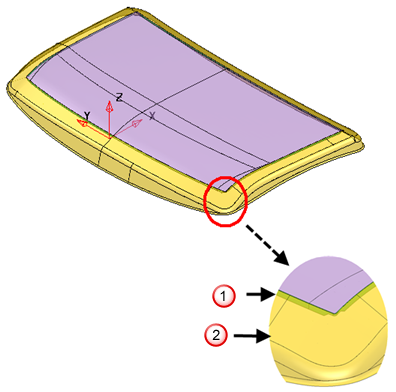

   • 边缘 - 选择边缘曲面 (F)。在下面的模型中，此曲面由 指示。如果边缘曲面包含孔，则这些孔的修剪线会创建为复合曲线。
   • 工艺补充 - 选择工艺补充面 (A)。在下面的模型中，此曲面由 指示。



   补偿

   在此部分中设置的值将合并到修剪线的计算：

   • 壁厚 - 指定边缘的厚度。选择该选项可在计算修剪线时使用厚度 (W)。
   • 模具镶嵌块 - 选择该选项可在创建模具镶嵌块时应用壁厚。
   • 冲孔 - 选择该选项可在创建冲孔时应用壁厚。
   • 修剪余量 - 额外余量可确保有足够的金属用于创建所需的边缘曲面。

   坏区域分析

   • 高亮显示坏区域 - 选择该选项可高亮显示位于太陡斜坡上的修剪线。创建修剪线所在的工艺补充面的斜坡应尽可能平缓。
   • 最大良好角度 - 如果“高亮显示坏区域”处于选中状态时，则可以输入一个角度。位于大于此角度的斜坡上的任何修剪线都将高亮显示。
4. 单击“确定”以创建修剪线并关闭对话框。
