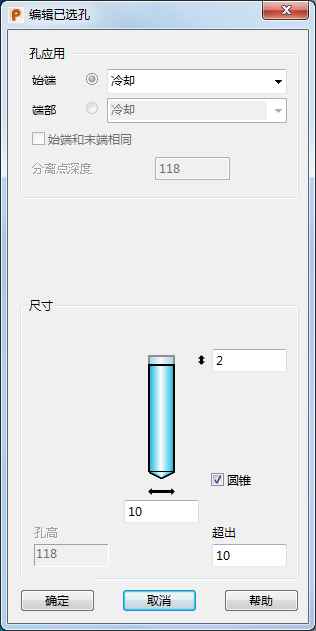

此对话框定义冷却流道使用的孔类型：
如果要编辑多个孔，则对话框中的值用于选择列表中的其中一个孔。如果为特定孔指定无效的值，则该孔不会更新，但其它孔会更新。
孔应用：
- 从下拉列表中选择用于冷却流道的孔类型。如果冷却流道是一个通孔，则通过选择“开始”和“结束”选项定义开始孔和结束孔：
- 开始 - 指定开始孔的孔类型。选择孔的类型。系统将显示孔的尺寸。
如果冷却流道不是通孔，则“开始”选项会定义该孔。
要设置开始孔的尺寸，请确保左侧的切换按钮处于选中状态。系统将显示孔的尺寸。
- 结束 -（仅适用于通孔）该选项可指定通孔末端的孔类型。选择孔的类型。系统将显示孔的尺寸。
要设置结束孔的尺寸，请选中左侧的切换按钮。系统将显示孔的尺寸。
“冷却向导”使用所有可用的相应实体孔类型，使您可以定义钻孔、螺纹、螺纹预钻孔和沉头孔直径及深度。
- 开始 - 指定开始孔的孔类型。选择孔的类型。系统将显示孔的尺寸。
- 始端和末端相同 -（仅适用于通孔）如果选择该选项，并且更改任一孔的尺寸，则另一个孔的等同尺寸也会更改。
如果取消选择该选项，则更改仅应用于当前选定的结束孔。
- 分离点深度 -（仅适用于通孔）该选项是开始孔上与结束孔相连接的位置。
尺寸：
- 对于每个孔类型，将提供孔的图像，并且具有用于更改特定尺寸的框。
对于每种类型的孔，可以设置不同的尺寸。各个孔的说明相似：
如果要设置开始孔的尺寸，请选中“开始”旁边的切换按钮。同样，如果要设置结束孔的尺寸，请选中“结束”旁边的切换按钮。
您可以通过在尺寸框中输入值来更改孔的尺寸。对于螺纹孔，还可以通过选择不同的“标准”和“尺寸”选项来更改尺寸。
安全边缘是孔上方的长度，用于确保在钻孔时孔正确切割模具板：
安全边缘会自动增加到每个孔的始端。如果孔直接穿过模具板，则安全边缘还会增加到孔的末端。
- 圆锥 - 此选项会在孔的尖端增加圆锥。
- 孔长度 - 这是孔的长度。不能在此处编辑该长度。要更改长度，必须更改布局线的长度。
- 超出 - 将孔延长此长度，以确保它们在模具板内彼此相交。该值不会增加到直接穿过模具板的孔。
螺纹详细信息：
注： 仅当选择了螺纹孔类型时，对话框中才会显示“螺纹详细信息”区域。
使用该区域可设置孔的螺纹详细信息。您可以使用以下选项设置孔的标准和尺寸。
- 标准 - 选择标准的名称。如果要输入自己的值，请选择“用户定义”。
- 尺寸 - 选择尺寸。
- 螺纹深度 - 输入深度值。
注： 以下选项仅适用于用户定义的螺纹：
- 螺纹直径 - 输入直径值。
- 螺纹预钻孔直径 - 输入预钻孔直径。
- 螺纹螺距 -（仅适用于用户定义的螺纹）输入螺距值。
确定 - 接受对孔所做的更改并关闭对话框。
