编辑曲线点的切线角

编辑曲线点的切线方向和幅值的步骤：

1. 选择曲线或曲线上的点。
2. 单击“曲线工具”选项卡 >“修改”面板 >“调整”>“切线”。

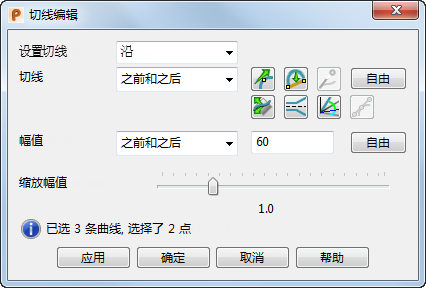

3. 使用“切线编辑”对话框编辑所选点的切线：



   注： 所选的曲线和点数将显示在该对话框中。

   沿/跨曲线设置切线 -（仅限曲面曲线）该选项允许在当前曲面方向上沿或跨曲线设置所选点处的切线。对于非曲面曲线，该选项固定为“沿”。

   注： 切线编辑适用于选择多条曲线。

   切线 - 编辑切线方向。

   选择以下选项之一，指示您要编辑的切线方向：

   • 之前和之后
   • 之前(Before)
   • 之后(After)

   提供了七个按钮来帮助您编辑切线方向：

   • - 若要精确设置切线方向，请单击此按钮以显示“方向”对话框。在该对话框中填入新方向值，然后单击“确定”。
   • - 此按钮弄直所选点之前或之后的跨。如果选中了整条曲线，则将弄直其所有跨。对于曲面曲线，仅会“沿”曲面弄直。
   • - 如果为“切线”选择“之前”或“之后”，您可以编辑该切线的控制点的位置。要执行此操作，单击此按钮以显示“位置”对话框。在此对话框中填入控制点的新位置数据，然后单击“确定”。
   • 自由 - 将切线方向（之前和之后）设置为自由，以穿过每个所选点拟合光顺曲线。如果指定了切线幅值，只有切线方向将重新计算。
   • -（仅限横向/纵向）若要设置切线方向所在的平面，请单击此按钮以显示“方向”对话框。完成此对话框并单击“确定”。这会设置该平面的法线。
   • -（仅限横向/纵向）若要设置张角/扭转角，请单击此按钮以显示“张角/扭转角编辑器”对话框。
   • - 若要设置方位角/仰角，请单击此按钮以显示“方位角/仰角编辑器”对话框。
   • - 切线前后对齐。

   幅值 - 编辑切线幅值。选择以下选项之一，以指示您要编辑的切线幅值：

   • 之前和之后
   • 之前(Before)
   • 之后(After)

   您可以在提供的文本框中输入幅值。

   自由 - 将幅值设置为自由，以穿过每个所选点拟合光顺曲线。

   缩放幅值 - 通过使用滑块缩放值来编辑切线幅值。该值越大，曲线越完整。

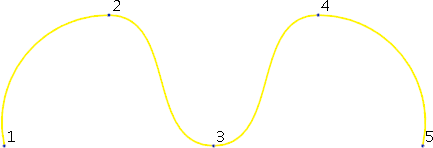

   在下面的示例中，滑块值为 1：

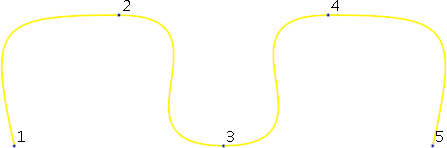

   如果将该值增加到 2，曲线将随着幅值增加而增大：

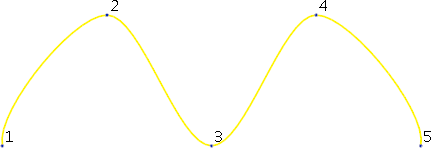

   如果将该值减小为 0.5，曲线将随着幅值减小而收紧：



   当在对话框中更改编辑的方向或类型时，缩放显示始终重置为 1。这不会影响曲线的幅值。

4. 单击“确定”保存所做的更改并关闭对话框。
