自定义目录 - 分组

可以使用以下项：

• 方向分组。
• 尺寸和组的显示顺序。

例如：

1. 创建一个包含“Hasco 内六角螺钉 (Z30)”的自定义目录，命名为 XXXX。

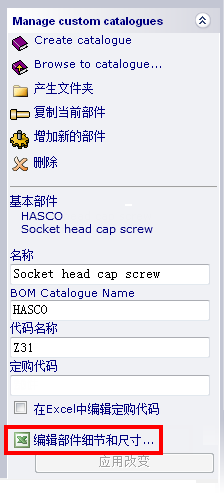

2. 单击“编辑部件细节和尺寸”。



3. MS-Excel 将在任务工具栏上自动打开。

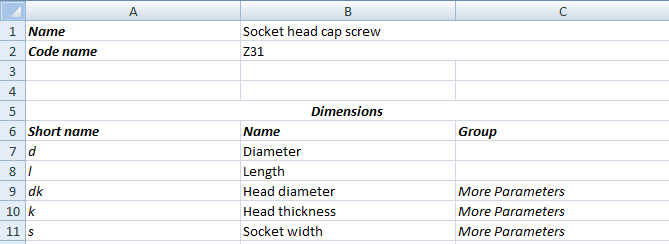

4. 交换到 MS-Excel 以显示已自动创建的电子表格。

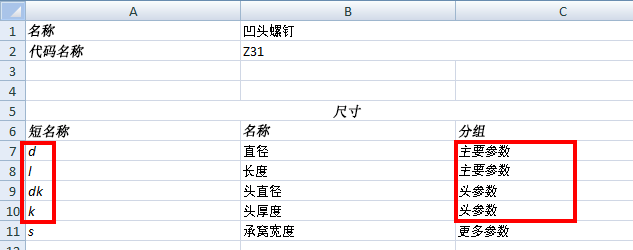

5. 在电子表格中输入以下信息：
   • 在“d”和“l”的“组”单元格中输入 Main Parameters
   • 在“dk”和“k”的“组”单元格中输入 Head Parameters



6. 保存对电子表格的修改。
7. 交换回 PowerShape，然后单击“应用改变”。



   部件参数将如下分组：

   • 具有相同组名称的尺寸合并为一个组。
   • 如果指定名称的组不存在，将创建一个新组
   • 没有组名称的尺寸包含在主组或参数中。
8. 在自定义目录树中双击该部件以在“部件向导”窗口中将其打开。

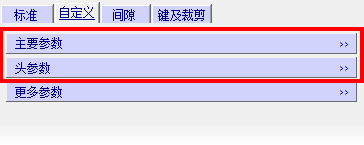

9. 单击“自定义”选项卡。 系统将显示“Main parameters”和“Head parameters”组。

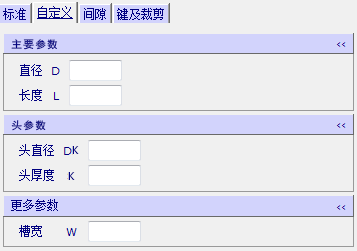

10. 单击各组以显示参数。



提示：

• 该技术尤其适用于板块；您可以将与固定螺钉相关的参数和与柱孔相关的参数单独分组。
