增加用户模制部件

在源部件显示的情况下：

1. 单击“向导”选项卡 >“修改模具”面板 >“部件”。
2. 在“选择部件”对话框中，单击“增加新部件”。



3. 选择以下选项：
   • 模型上的源部件。
   • 目标文件夹。
4. 单击“使用选定对象”。

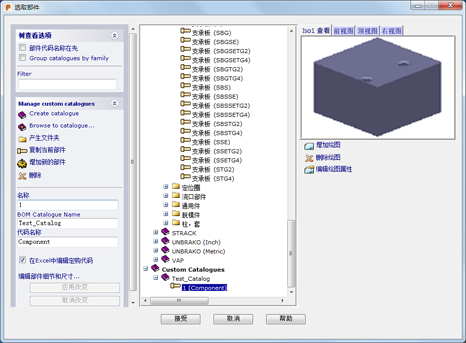

5. 单击“增加”以将部件增加到自定义目录中。对话框将更新以显示该部件：



6. 单击“编辑部件细节和尺寸”以显示部件的 MS Excel 电子表格。
7. 根据需要在此电子表格中更改名称和尺寸。切换回 PowerShape。
8. 单击“应用改变”以：
   • 更新“自定义目录”树以反映任何部件名称变化。
   • 关闭电子表格。
   • 在对话框的图形窗口中显示该部件。



9. 根据需要使用以下选项：
   • 单击 以“增加拔模”。从“选择拔模”对话框中选择所需的图形。所选的图形将增加到“拔模”选项卡。
   • 若要删除选项卡，请选中该选项卡，然后单击 以“删除拔模”。
   • 若要更改选项卡的标题，请选中该选项卡，然后单击 “编辑拔模属性”。输入新的选项卡“标题”，然后单击“确定”（紧靠在“标题”下方）更改选项卡。
10. 根据需要增加更多用户定义的部件。
11. 将所有部件增加到自定义目录后，单击“确定”结束操作。

用户模制部件预览

增加至自定义目录的任何用户模制自定义部件，当在目录中被选中时都会显示预览。

此预览反映存储在实体树中的该部件的几何形体。

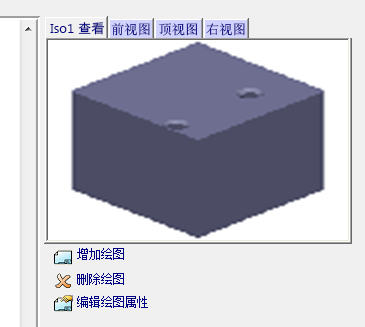

以下示例显示的是，所创建的自定义部件中孔深度大于矩形块尺寸的情况下生成的预览。

如果需要，您可以修改部件的几何形体并通过修改后的几何形体创建新部件。
