通过截面和两条轨迹线创建曲面对话框的选项

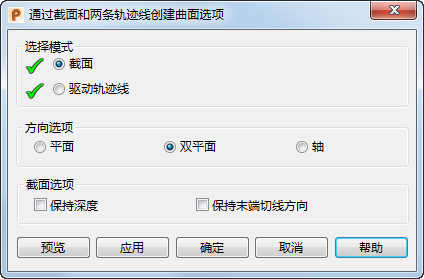

当使用“两条轨迹线”选项创建曲面时，如果您单击“智能曲面”对话框上的“高级”，则会显示“通过截面和两条轨迹线创建曲面”对话框。使用此对话框可指定高级创建选项。

• 选择模式(Selection Mode)
  • 截面 - 选择截面的线框对象 。
  • 驱动轨迹线- 选择轨迹线的两个线框对象 。



• 方向选项 - 选择下列选项之一：
  • 平面(Planar)
  • 双平面
  • 轴向

  在大多数情况下，默认选项就会提供正确的结果。如果您单击“预览”但生成的曲面不符合您的预期，请使用其它选项之一。

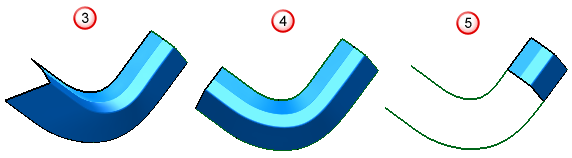

  上述示例会生成以下曲面：

  “平面”选项

  “双平面”选项

  “轴”选项



  “轴”和“双平面”的结果看起来一样。

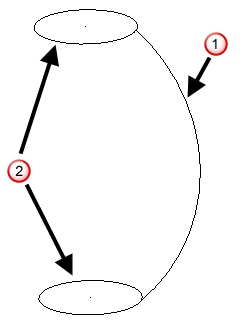

  下面的示例：

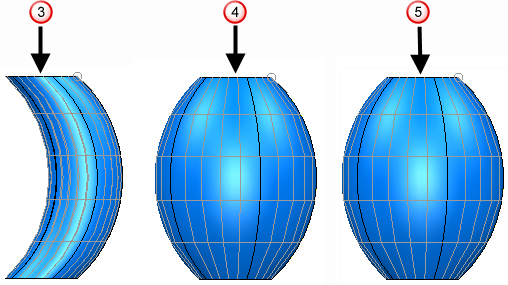

  生成以下曲面：



  三个选项生成三个不同的结果。

• 截面选项 - 这些选项让您可以将不同的标准应用到用于生成曲面的截面。

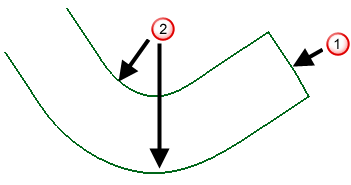

  下面的示例显示的是同时取消选择两个选项的情况。轮廓的高度将沿驱动轨迹线的长度增加：

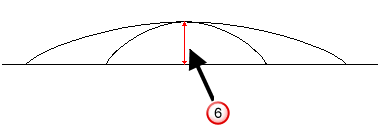

  • 保持深度 - 轮廓的高度在驱动轨迹线的长度上保持不变。在下面的图像中， 显示深度：



    下面的示例说明了使用“保持深度”的情况下生成的曲面。



  • 保持末端切线方向 - 驱动轨迹线和曲面的切线角度在驱动轨迹线的长度上保持不变。若要使用此选项，轮廓上必须至少有一个点。以下显示了一个示例：



    轮廓与驱动曲线相交处的切线角。

    驱动曲线。

    曲面与驱动曲线相交处的切线角。

    下面的示例说明了使用“保持末端切线方向”的情况下生成的曲面。



    您可以同时选择“保持深度”和“保持末端切线方向”。下面的示例说明了同时选中两个选项的情况下生成的曲面。



• 预览 - 显示使用对话框中的当前设置创建的曲面。您可以继续更改对话框中的设置，直到对预览的曲面满意。
• 应用 - 保存曲面。该对话框会一直显示在屏幕上，供您选择更多线框对象并继续创建曲面。
