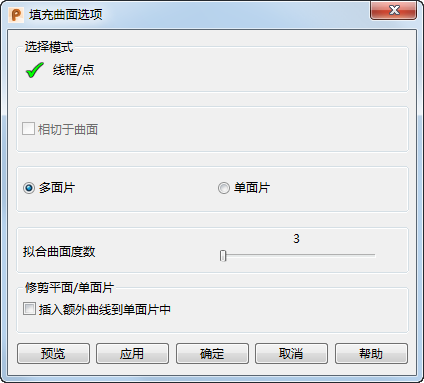

“填充曲面选项”对话框

要在使用“填充”选项创建曲面时指定高级创建选项，请单击“智能曲面”对话框中的“高级”，以显示“填充曲面选项”对话框。

按照如下所示使用该对话框中的选项：

选择模式

• 线框/点 - 选择线框或点对象以定义曲面
• 相切于曲面 - 当其中一个所选的线框对象是与基本曲面具有从属关系的复合曲线时，此选项可用：

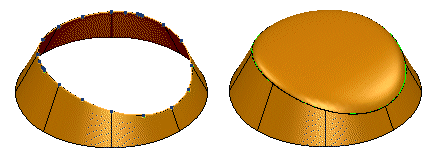

  • 对于具有从属关系的非平面复合曲线，填充曲面默认情况下是切线连续曲面。



    在“填充曲面选项”对话框上取消选择“相切于曲面”选项，可生成非切线连续的填充曲面。

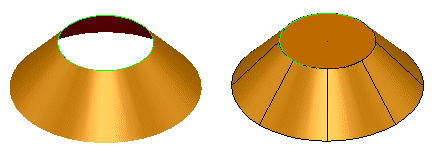

  • 对于具有从属关系的平面复合曲线，填充曲面默认情况下是非切线连续曲面。



    在“填充曲面选项”对话框上选择“相切于曲面”选项，可生成切线连续的填充曲面。



    如果单个曲面会自然折皱，则该区域会填充多个曲面。

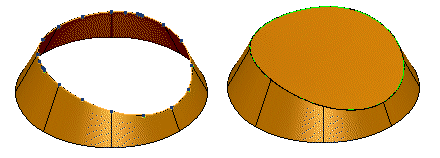

  在下面的示例中，我们将增加一个填充曲面。



  结果如下所示。



  该命令将创建以下曲面。



  这只在要填充的区域可以划分为中心连续区域 与相邻连续区域 时可行。



  它包括中心区域仅有一个相邻区域的情况。

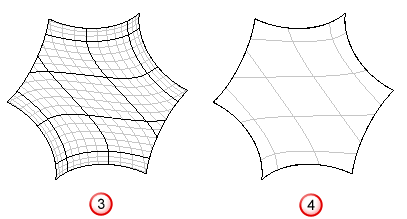

• 多面片/单面片 - 创建单个或多个面片曲面。单面片曲面 仅由两条纵向和两条横向曲线构成，而多面片曲面 可以有许多纵向和横向曲线。



  注： “单面片”选项通常更适合内部光顺，而“多面片”选项适合切线连续填充。相比“单面片”选项，“多面片”选项通常更快并能更精确地拟合线框。
• 拟合曲面度数 - 更改新曲面的度数。该值取决于选定的对象和希望生成的曲面具有的外观。对于较高的值，曲面会：
  • 更有柔性；
  • 更准确地拟合选定对象；
  • 可能有褶皱。

  对于较低的值，曲面会：

  • 更具刚性；
  • 更平缓；
  • 可能不会准确拟合选定对象。
• 插入额外曲线到单面片中 - 如果曲面是修剪平面或单个面片，在边界曲线的中点插入一条横向和一条纵向曲线。
  注： 若要查看 NURBS 曲面上的内部横向和纵向曲线，必须在“选项”对话框的“曲面”页面上选择“显示 NURBS 曲面上的连续内部横向”选项。
• 预览 - 显示使用对话框中的当前设置创建的曲面。您可以继续更改对话框中的设置，直到对预览的曲面满意。
• 应用 - 保存曲面。该对话框会一直显示在屏幕上，供您选择更多对象并继续创建曲面。
