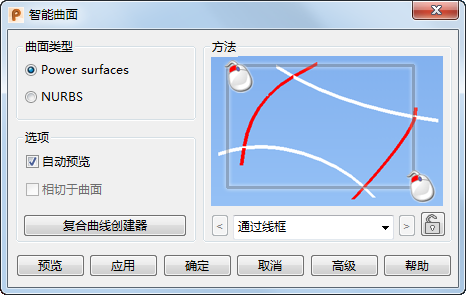

“智能曲面”对话框

“智能曲面”对话框用于自动使用可用曲面创建方法中的最佳方案创建曲面。

“曲面类型”

• Power surfaces - 除“填充”曲面创建方法会创建 NURBS 曲面外，将自动选中此选项，以从选定项目创建 Power Surface。

  如果填充曲面的拟合度超过工作公差，NURBS 旁边将以红色显示 Fit:- 0.abcd。若要更改拟合度，请单击“高级”。

• NURBS - 选择此选项可从已选项目创建 NURBS 曲面。此选项仅适用于“通过线框”和“通过分离”创建方法。

选项

• 自动预览 - 选择此选项可自动预览曲面创建方法的结果。
• 相切于曲面 - 当选定曲线具有曲面从属关系时，选择此选项可创建一个与周围的曲面切线连续的曲面。
提示： 在下一次创建相同类型的曲面时，将自动记住“相切于曲面”选项。
• 复合曲线创建器 - 选择此选项可显示“创建复合曲线”工具栏，在创建曲面过程中动态创建其它复合曲线：
  1. 使用“复合曲线”工具栏可创建复合曲线。
     提示： 请参见“线框建模”部分中的“通过跟踪创建复合曲线”。
  2. 若要创建另一个复合曲线，请按住 Shift 键并选择更多线框对象。

  随着新的复合曲线被增加到当前选择或当前曲面，智能曲面会自动使用最佳的曲面创建方法从新选择的线框项目创建一个新曲面。

方法(Method)

• - 单击可循环显示最佳的曲面创建方法。可选择以下曲面创建方法：
  • 通过线框
  • 通过分离
  • 填充
  • 驱动曲线
  • 双轨迹线
  • 最佳拟合平面
  • 自三角形
  • 三角形上网络
  • 可展（目前处于开发中）

  如果自动曲面创建方法不是您想要的方法，则可以通过从下拉列表中选择方法来强制使用不同的方法。

  注： 如果该强制曲面创建方法不适合选定的项目，则将显示一条错误消息。
• 单击“锁定”按钮 以设置默认的曲线创建方法。锁定的方法将始终使用，除非该方法不适用于选择。
  • 当多个方法可用于您的选择时，使用“上一” 或“下一” 按钮将取消锁定。
  • 从“方法”区域的下拉列表中选择一个方法，如果该方法与您的锁定方法不同，则将取消锁定。
• 单击“预览”以预览结果。您可以进行修改并预览多次。
• 单击“高级”以显示当前曲面创建方法的选项对话框。
  注： 请参见关于每个创建方法的主题了解详细信息。

  当使用“通过线框”、“通过分离”或“驱动曲线”方法时，高级选项对话框中会显示“创建辅助”按钮。使用此选项可以在使用“智能曲面”的同时创建辅助曲线，如下所示：

  1. 单击“创建辅助”按钮。该按钮将变为“完成辅助”。
  2. 单击线框上的位置以创建新的辅助曲线。辅助曲线仅可捕捉到线框的主创建曲线。
  3. 选择“完成辅助”以完成新辅助曲线创建。

     该新辅助曲线将自动增加到选择中。
