从绘制创建实体挤出示例

从绘制创建实体挤出的步骤：

1. 选择绘制项目，然后单击“实体”选项卡 >“创建”面板 >“挤出”。

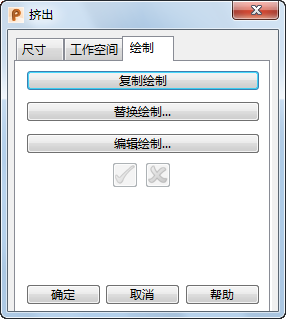

2. 在生成的挤出实体上单击鼠标右键，然后选择“修改”以显示“挤出”对话框：



3. 在此对话框中，单击“绘制”选项卡 >“编辑绘制”。这将返回到“绘制”模式，您可以在该模式下更改绘制尺寸和约束。
4. 单击 可接受对绘制所做的更改并退出“绘制”模式。这些更改将应用到实体挤出。
   注： 此外，还支持从绘制创建实体旋转曲面、曲面挤出、曲面旋转、单轮廓实体凸台特征和单轮廓实体切口特征。
