可以将现有电极复制到模型不同部分的相同放电区域。您也可以选择将填充曲面和夹持随电极一起复制并生成设置清单。可以为模型中的所有电极输出 AGIE 脚本文件和摘要电子表格。

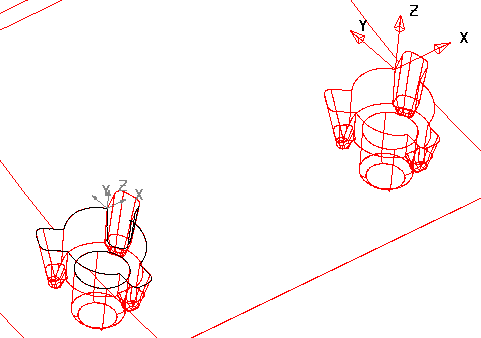

注： 本示例展示了原始电极和一个电极副本。您可以通过定义多个工作平面同时创建现有电极的多个副本。
- 在其中一个相同放电区域创建原始电极。
- 创建源工作平面。在刚刚创建的电极上，这应该是一个可识别的特征。
- 在相同区域创建目标工作平面。它应该位于与源工作平面相同的相对位置。如果同时创建现有电极的多个副本，则会创建多个工作平面。
- 选择源电极并单击“向导”选项卡 >“电极”面板 >“创建”以启动“自动电极向导 - 设计”。系统将显示复制电极对话框。
- 选择源工作平面。该工作平面会变为粉红色，且“选择源工作平面”旁边会显示
。您不一定要选择一个源工作平面，因为默认情况下使用电极工作平面的位置。在这种情况下，基准对齐用作旋转参考。
- 选择目标工作平面。“选择目标工作平面”旁边将显示 。
- 选择所需的选项并单击“下一步”以选择“输出选项”。
要创建电极副本而不进行输出，请单击“完成”。
可以使用“输出选项”按常规方式生成 EDM 脚本文件和概要电子表格。输出后，电极将使用原始电极组在副本的所有位置放电。这样可以在多个区域重复使用电极，并且效率会显著提高。
- 单击“完成”。系统将检查副本是否干涉激活实体，如果电极将损坏零件或放电不充分，系统会显示警告。
如果电极副本不会碰撞零件，则会针对每个目标工作平面在正确的位置以正确的旋转创建副本。在线框中，副本将具有灰色阴影。
如果选择了用于创建设置清单的选项，电极副本将以灰色增加到总装清单，并为每个电极副本创建独立的详细信息清单。
注： 您还可以使用“编辑”选项卡 >“变换”面板上的“移动”、“旋转”和“镜像”选项创建电极副本。
