编辑绘图

可使用以下任一方法编辑绘图：

• 双击绘图以显示“编辑绘图”对话框。
• 在绘图中的空白区域单击鼠标右键，以显示“绘图”上下文菜单。除包含选择、复制、粘贴以及删除等标准选项之外，上下文菜单还包含以下选项：
  注： 如果您尝试在绘图视图中删除模型几何形体，该几何形体将在视图中显示为空，但不会从模型中删除。

  特殊粘贴 - 将复制的几何形体附加到光标位置，但不进行粘贴，直到您单击了需要粘贴的位置。

  转换 - 显示“转换绘图“对话框。使用此选项将绘图的 2D 线框显示输出为视图或其它模型。绘图可以转换为一个开放模型或新模型。使用此选项是在模型中转换绘图上视图的首选方法。指定“选项”对话框的“绘图”>“视图”>“一般”页面上的“转换”设置。

  更新 - 更新绘图中过期的视图。

  更新所有绘图 - 更新模型中所有过期的视图。

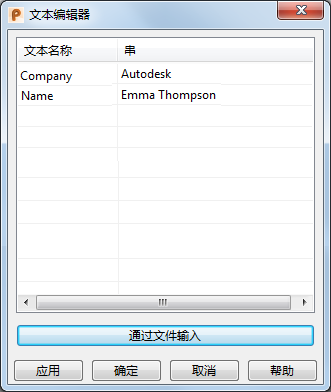

  修改文本 - 选择此选项可显示“文本编辑器”对话框。这包括绘图中包含的文本名称和字符串。



  可通过以下任一方法，使用此对话框更改绘图上的串：

  • 在对话框的“串”列输入文本。单击“应用”以进行替代。
  • 使用“通过文件输入”按钮输入包含替代文本串的 .csv 文件。文件的格式为 Text Name,String，如下所示：

    Name_1,Substitution_1

    Name_2,Substitution_2

    Name_n,Substitution_n
